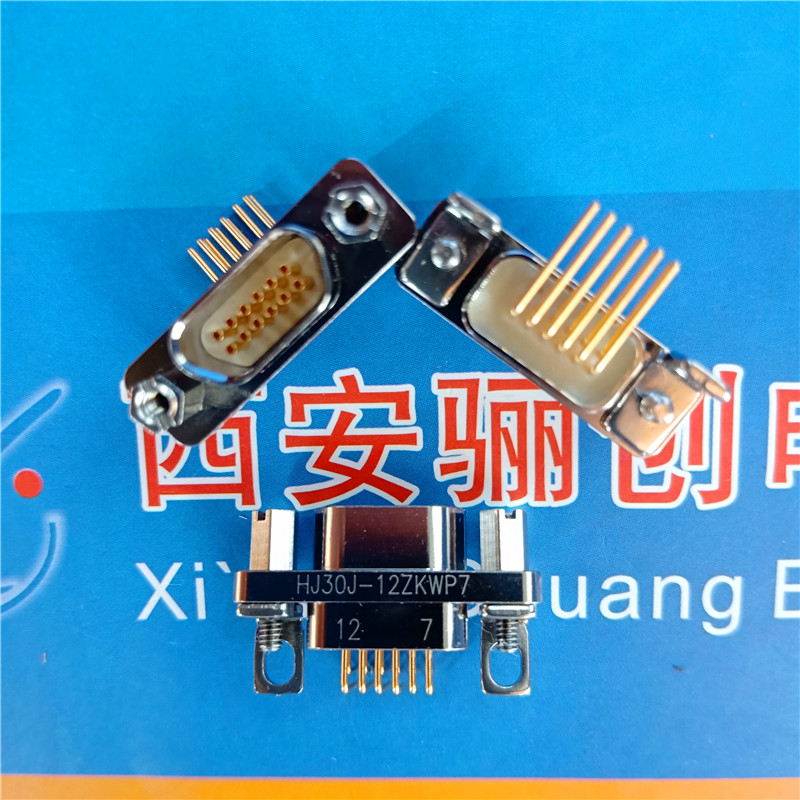

HJ30J系列高速传输微矩形电连接器
产品特点
阳性接触件采用弹性绞线插针；
高密度接点，间距1.27mm*1.27mm;
产品采用金属屏蔽外壳；包括12芯-100芯等7种规格；
执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》
主要技术特征
环境温度-55℃-- +125℃ 接触电阻≦20mΩ
振动10Hz-2000Hz 196m/s2
绝缘电阻常温≧5000MΩ；湿热≧100MΩ 耐电压800V（常态）
近端串扰100ps时间内近端串扰不小于30dB 冲击735m/s2
机械寿命500次 额定工作电流3A
特性阻抗100±15Ω
传输特性
传输速率为1.65Gbps;对插头、插座两端都为印制板端接方式时，传输速率为3.125Gbps;
产品选用必知事项
HJ30J -- □ ZK/TJ □ □ -- □
① ② ③ ④ ⑤ ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
ZK—插座装插孔；
④接触件端接形式：无表示-压接形式 S-焊接形式
N-直式印制板形式印制板网格间距为1.27*1.27；
NB-表面贴装形式
W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
其中：直式印制板产品锁紧组件为P51型锁紧组件；
N5型印制板产品锁紧组件为P92型锁紧组件；
N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供新的订货型号，在合同中注明接线要求。
