黄石箱式变电站，黄石哪里卖箱式变电站，黄石箱变生产

品牌：

浏览量：60071次

价格：83500.00元/
起订量：5

发货地：湖北
发货期限：7天内发货
供货总量：86500
有效期至：长期有效
最后更新：2021-06-07 19:59

我要询价加入收藏

普通会员

武汉电无忧电气有限公司

联系人：刘修利(先生)
会员： [当前离线] [加为商友] [发送信件]
电话：

来电时请说是 国际能源网 看到的

地区：湖北
地址：中国湖北省武汉市东西湖革新大道万安科技产业基地

本公司其它产品

商品详情
供应商信息
联系方式
相关评论

品牌名称：武汉电无忧电气有限公司

温馨提醒：箱式变电站报价一般配依据用户工程设计院或当地供电部门出具的电气图纸，不同的配置要求，价格也相差较大，如使用ABB、施耐德品牌，质量是好，但价格高得吓人，适用于政府工程项目或实力型公司使用，其次是国产如常熟、许继、人民、正泰等品牌了。国产品牌元器件性价比相对较高，适合大多数工程使用。特别提醒的是，少数不法厂家采用假品牌，铝芯变压器以次充好，低价诱惑，伤害用户。

电力变压器、箱变配电房由天仕达公司自行生产，装配工艺精湛，是省电力公司，北京电力集团等五十余家省级电力公司主要电力设备供应厂家。如果没有设计图纸，我公司可根据用户实际需求，为用户免费设计箱变配置方案，满足当地供电公司的设计要求，如果需要工程外包，我公司具有全省电力工程施工资质，欢迎考察、合作。

联系人：186-0718-3252刘工

   1   前言

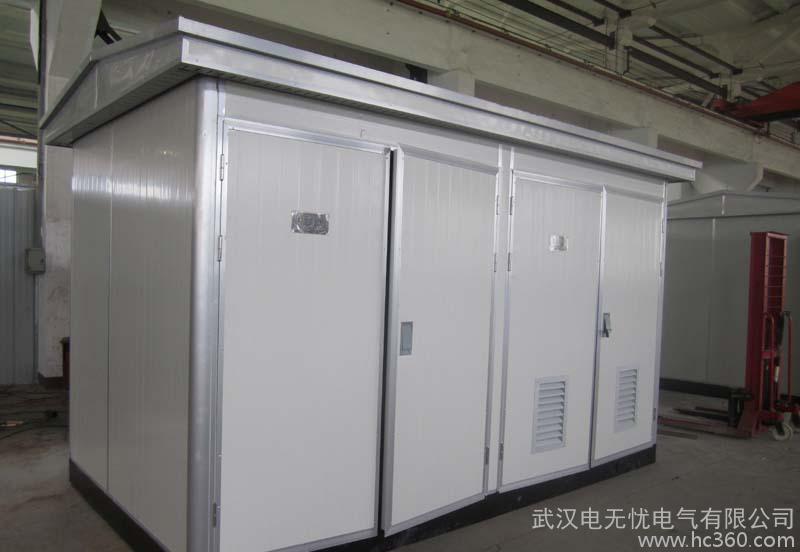

    箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。
   2 类型
    箱式变电站分为两大流派：欧式箱变和美式箱变。欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型，美式箱变则以变压器为主体，将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内，插入式熔断器、电缆和低压配电部分围绕变压器油箱排列，构成整体布置。欧式箱变的优点是结构灵活，适应性强；中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。高压侧主接线方案灵活，变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器；低压配电设备则完全可以根据用户要求量身定做，可以选用各种类型的低压配电设备如GGD、PGL，低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿，缺点是体积偏大。而美式箱变的优点是体积小，由于变压器油箱即是美式箱变外壳的一部分，因此散热条件好，缺点是结构局限性太大，往往无法满足用户各种各样的需求，由于这两大流派各有优缺点，国内箱变制造厂家在市场竞争的压力下，逐渐将这两大流派的技术特点加以融合，开发出一些派生类型。尽管类型有所不同，但基本原理大同小异，因此下面以欧式箱变为例进行探讨
   3 技术要求
    箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备；要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正常工作；要防**，主要是从人身安全方面考虑。由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险。
   4 构成
    4.1 箱体
    箱体的主要作用是一个容器，其中放入中压开关设备、变压器和低压配电设备。它主要由底座、侧板、隔板门和顶盖等部分组成。箱体内分为高压室、变压器室及低压室。底座以上的围板、隔板、门及顶盖通过焊接或紧固件连接在一起。底座和顶盖骨架一般由角钢或槽钢焊接而成。有些箱体外壳还覆以经特殊防火处理的木板，使它更好地与现代建筑群相协调。在我国，箱体材料五花八门，有普通冷轧板、铝板、热镀锌钢板、铝合金板、夹层彩钢板和非金属板等。其中非金属板性价比较高，因为这种材料机械强度高、耐热、防潮、阻燃、耐腐蚀、易成形、抗紫外线、装饰性强、造价低、且不需进行表面油漆等处理，减少了环境污染。箱体的设计至关重要，因为它是整个变电站的骨架。所以，我们在设计时必须考虑周全，明确何处加通风孔，何处加风扇，何处加安装梁，何处加固定支架等等。
    4.2 中压开关设备
    目前国内使用较普通的有压气式环网柜和真空环网柜，如HXGN15、HXGN17等，高端用户可选用SF6环网柜。SF6环网柜分两种类型：一种是将高压供电母线、开关等密封在一个压力容器中，该容器内充满略大于大气压的SF6绝缘气体，如ABB公司的safe环网柜；另一种是将高压开关密封在顶上单元中，顶上单元内充满略大于大气压的SF6绝缘气体，而高压供电母线、接地刀、熔断器等采用空气绝缘，如ABB公司的uniswitch环网柜。对于终端变电站，采用负荷开关—熔断器组合电器；对于环网供电的变电站，一般至少由三个间隔组成，即两个环网进出线间隔和一个变压器回路间隔。当然，若用户提出要求，也可采用断路器柜，但我们仍建议采用环网柜，因为环网柜结构简单、可靠性高、造价低、保护特性好。当变压器发生故障时，必须及时切除故障区域，这时断路器开断时须经历保护动作、断路器动作和燃弧熄变几个阶段，所需时间在40ms左右。而负荷开关与熔断器配合，可在10ms内切除故障。
    4.3 变压器
    箱式变电站中用的变压器为降压变压器，一般将10kV电压降至380V/220V，供用户使用。变压器的容量一般为50～1600kVA**的容量为250～630kVA，由于价格因素，大多采用油浸变压器。在防火要求严格的场合，可采用干式变压器。欧式箱变一般将变压器放在封闭的箱体内，为了解决散热问题，常采用自然通风和强迫通风两种。从整体运行费用和可靠性考虑，应采用自然通风，即利用整个箱变箱体上的通风孔、管道、百页窗等构成空气循环系统。强迫通风一般采用带自动测温控制的排风扇。对于**用户，也可采用空调系统。由于箱式变电站用于户外，为防止日照使变压器室温度上升，可采取双层夹板结构，顶盖采用带空气垫的气楼结构，使用隔热材料等技术措施。

4.4 低压配电设备

根据使用场合不同，一次主接线图五花八门，典型方案由进线柜、出线柜、计量柜和无功补偿柜组成。进线柜中装有主开关，可采用M、F、DW15、ME、AH等型号，用于控制整个低压系统的供电和保护；出线柜中装有分路开关，可采用TG、NS、SM30、DZ20等型号，用于控制低压出线端的供电和保护，计量柜主要用于对用户消耗电能的计费，内装计量电度表，由于涉及经济利益的计算，该柜须采取防窃电措施，如采用铅封等；无功补偿柜主要是对供电系统的功率因数进行补偿，内装电容器和自动投切装置等。

5 订货须知

1、产品名称、型号、数量及交货期限

　　2、变压器型号

　　3、高/低压回路接线方案

　　4、主要高、低压电器设备的规格型号

　　5、箱体材料、外观颜色、备品、备件

　　6、顾客如有其它特殊要求则双方协商形成订单需求
