品牌名称：金山门电器有限公司
一、概述:
DXL-21动力柜适用于：冶金、矿山、石油、化工、电力、轻纺、建材、机械加工、交通运输、宾馆、饭店的动力、电机控制、照明等电力用户交流50（60）HZ，额定工作电压380（400）V的场合。
二、执行标准:
本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求
三、结构特点：

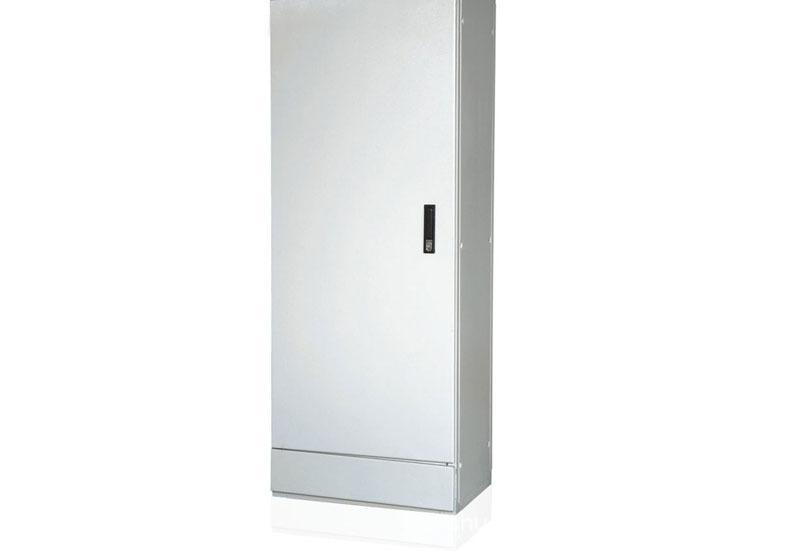

动力柜为封闭式，壳体是由薄钢板弯曲焊接而成。操作开关在箱体前面上侧，可作切换电源之用。箱前上方装设母线电压电流表，用来指示汇流母线电压电流，正面有门，打开门后便于进行检修设备。门上可以装设仪表、信号指示灯、开关、按钮等。箱内布放隔离开关、断路器、接触器、互感器、熔断器等。
四、工作环境条件：
1、周围空气温度不高于+40℃，不低于-25℃，并且在24小时内其平均温度不高于+35℃。
2、无**性气体、腐蚀性气体及导电尘埃。
3、相对温度在**温度为+40℃时不超过50%，在较高温度时允许有较高的相对湿度，例如+20℃时为90%。
4、海拔高度不超过2000m。
5、在运输和存储的过程中的温度可在-25℃~+55℃范围间，在短时间内（不超过24h）不超过+70℃。
五、安装及使用维修:
1．动力柜检查合格后方可装箱运输。当产品抵目的地后，首先检查装箱是否完整。若动力柜不是立即安装使用者，应将产品存放在干燥清洁之处。
2．动力柜可按安装图进行安装。基础槽钢及螺钉由用户自备，如系电缆出线，则用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。
3．动力柜经安装或检修后，在投入运行前必须进行下列项目的检查和试验：
a、检查内部电器设备和线路是否符合原理图；
b、检查并操作开关数次，是否灵活、正常；
c、检查并试验所有的表计及继电器动作是否准确。
六、产品出厂配备:
制造厂供货时提供下列文件及附件
◇产品合格证；
◇使用说明书；
◇有关电器图纸；
◇主要元器件的安装使用说明书；
◇柜门锁匙，操作手柄及合同单规定的备品备件。
七、客户订货须知:
◆产品的全型号（包括主电路方案号和辅助电路方案号）；
◆主电路系统组合顺序图；
◆辅助电路电气原理图；
◆柜内元器件清单；
◆系统运行时排列顺序图；
◆需提供开关柜的平面布置图；
◆其它与产品正常使用条件不符的特殊要求。
适用范围
1．1区、2区危险场所。
2．IIB级，温度组别为T1-T4的**性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
1、304不锈钢材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；
2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据需要自由组装；
5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
6、钢管或电缆布线。
三、产品特点
1． 本产品为隔爆型，分隔爆型主腔和接线腔，采用**SS304不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。
2． 盖板上设有专用操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。
3． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
4． 钢管或电缆布线均可。
5． 可根据用户要求特制。
四、主要参数
防腐等级 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级
WF2 220/380 10-100A ExdIIBT4
DIPA20 TA，T4 4、6、8、10、12 IP54或IP65
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关 柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性 和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低 压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料 制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采 用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式 台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工 艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安 装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆 之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比 较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性 较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级 也不同。它们主要作为工矿企业生产现场的配电装置。
用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是不锈钢的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用
适用范围
1．1区、2区危险场所。
2．IIB级，温度组别为T1-T4的**性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
1、304不锈钢材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；
2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据需要自由组装；
5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
6、钢管或电缆布线。
三、产品特点
1． 本产品为隔爆型，分隔爆型主腔和接线腔，采用**SS304不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。
2． 盖板上设有专用操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。
3． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
4． 钢管或电缆布线均可。
5． 可根据用户要求特制。
四、主要参数
防腐等级 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级
WF2 220/380 10-100A ExdIIBT4
DIPA20 TA，T4 4、6、8、10、12 IP54或IP65
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关 柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性 和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低 压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料 制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采 用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式 台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工 艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安 装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆 之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比 较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性 较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级 也不同。它们主要作为工矿企业生产现场的配电装置。
用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是不锈钢的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用
适用范围
1．1区、2区危险场所。
2．IIB级，温度组别为T1-T4的**性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
1、304不锈钢材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；
2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据需要自由组装；
5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
6、钢管或电缆布线。
三、产品特点
1． 本产品为隔爆型，分隔爆型主腔和接线腔，采用**SS304不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。
2． 盖板上设有专用操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。
3． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
4． 钢管或电缆布线均可。
5． 可根据用户要求特制。
四、主要参数
防腐等级 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级
WF2 220/380 10-100A ExdIIBT4
DIPA20 TA，T4 4、6、8、10、12 IP54或IP65
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关 柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性 和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低 压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料 制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采 用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式 台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工 艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安 装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆 之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比 较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性 较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级 也不同。它们主要作为工矿企业生产现场的配电装置。
用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是不锈钢的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用
适用范围
1．1区、2区危险场所。
2．IIB级，温度组别为T1-T4的**性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、型号含义
1、304不锈钢材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；
2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据需要自由组装；
5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
6、钢管或电缆布线。
三、产品特点
1． 本产品为隔爆型，分隔爆型主腔和接线腔，采用**SS304不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。
2． 盖板上设有专用操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。
3． 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
4． 钢管或电缆布线均可。
5． 可根据用户要求特制。
四、主要参数
防腐等级 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级
WF2 220/380 10-100A ExdIIBT4
DIPA20 TA，T4 4、6、8、10、12 IP54或IP65
五、订货须知
用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关 柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性 和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低 压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料 制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采 用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式 台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工 艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安 装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆 之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比 较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性 较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级 也不同。它们主要作为工矿企业生产现场的配电装置。
用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是不锈钢的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用
按客户需求设计图为准
客户可采用来图、来料加工、或本厂代为设计等多种形式的合作！
材质,尺寸大小,产品规格,工序要求,产品交期,严格按照客户要求去做，本着客户之上，诚信**的原则，保障客户的利益
联系人：宋健（先生）
联系电话：13102360730
公司总机：02388165348
技术QQ：337242645?
