品牌：力士乐REXROTH
名称：节流阀
订货号：R900481624
型号：Z2FS6-2-4X/2QV
浏览量：3353次
- 价 格：520.00元/件
- 起订量：1 件
- 发货地：上海
- 发货期限：1天内发货
- 供货总量：100 件
- 有效期至：长期有效
- 最后更新：2025-06-16 13:33
普通会员
-
[诚信档案]
-
联系人：雷青(先生)
- 会员： [当前离线] [加为商友] [发送信件]
- 邮件：
- 电话：
- 地区：上海
- 地址：上海市浦东新区金豫路100号禹洲金桥国际2期2号楼907室
上海韦米机电设备有限公司
来电时请说是 国际能源网 看到的
本公司其它产品
品牌名称：上海韦米机电设备有限公司

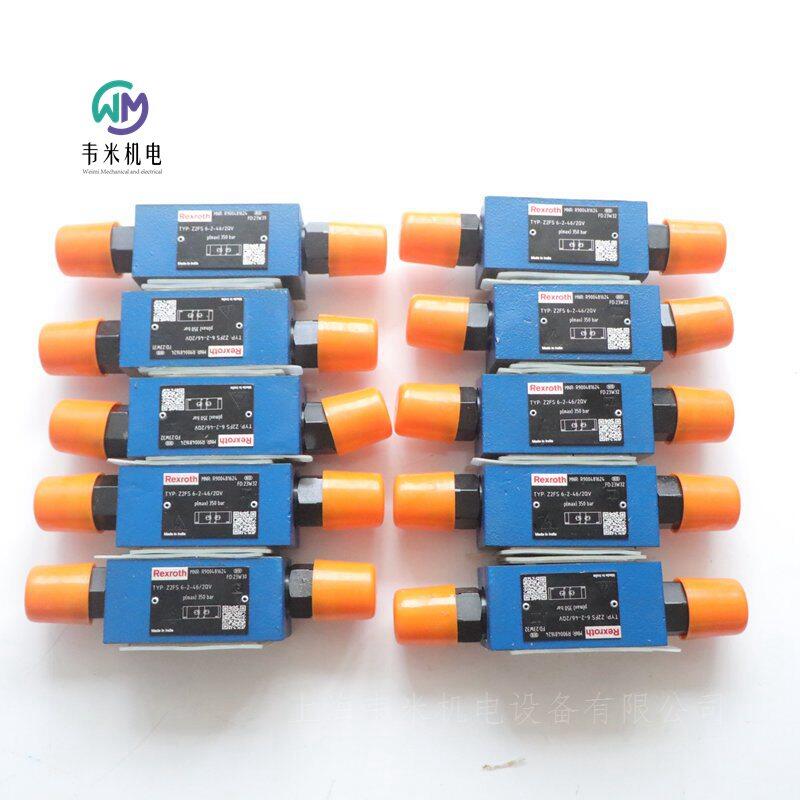

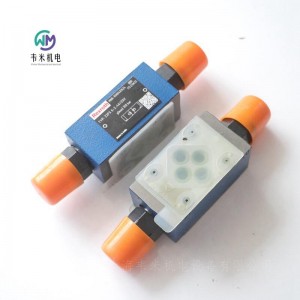

力士乐节流阀Z2FS6-2-4X/2QV，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04
力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV
力士乐REXROTH节流反弹阀
R900582719 Z2FS6-5-4X/1QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
微调
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.14
力士乐REXROTH节流反弹阀
R900581526 Z2FS6A2-4X/1QV
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀，单向节流阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
微调
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2或A2→A1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.98
力士乐REXROTH节流反弹阀
R900727967 Z2FS6-2-4X/2QV/60
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
标准制定
带定位销安装孔ISO 8752-3x8-St
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1
连接类型 叠加阀
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.04
力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M
R901483053
规格 16，符号 W8，集成电子元件，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
先导
外控供油，外控回油
不带减压阀
连接图 ISO 4401-07-07-0-05
大压力 [bar] 350
大体积流量 [l/min] 460
活塞符号 符号 W8
连接类型 板式结构
额定流量 [l/min] 180
标称尺寸 16
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.56
力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 6
规格 6
组件系列 2X
大工作压力 315 bar
大流量 40 l/min
额定流量 2 … 40 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作，四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装：孔图按 ISO 4401
4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号：
0811404034 4WRPH6C3B12L-2X/G24Z4/M
0811404035 4WRPH6C3B24L-20/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
0811404039 4WRPH6C4B40L-20/G24Z4/M
力士乐REXROTH比例阀0811404034
液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M
公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-02-94
产品系列 4WRPH 6
工作压力[bar] 315
流量[l/min] 22
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 12
大小 6.
驱动类型 带外部电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.72
力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 10
规格 10
组件系列 2X
大工作压力 315 bar
大流量 100 l/min
额定流量 50 … 100 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作，四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装：孔图按 ISO 4401
4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号：
0811404060 4WRPH10C4B50L-20/G24Z4/M
0811404061 4WRPH10C4B100L-20/G24Z4/M
R901222250 4WRPH10C3B50L-20/G24K0/M-750
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口 的集成电子元件 (OBE)（可选配减振板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 100 l/min
用于 I4.0 的数字接口 IO-Link
可靠-经过验证且坚固耐用的设计
安全-控制阀芯的故障安全位置处于关闭状态
节能-无需先导油
高质量-具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
结构
4WRPEH 高频响阀主要包括：
带伺服阀性能控制阀芯和套筒的阀体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈断电
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外使能未激活
衰减阀板 "D"
衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。
建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。
德国力士乐REXROTH比例阀订货号和型号：
0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
R901558296 4WRPEH10CB50P-3X/M/24F1
0811404809 4WRPEH10CB100L-2X/G24K0/A1M
0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
0811404765 4WRPEH10CB50L-2X/G24K0/F1M
0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
R901526079 4WRPEH10C1B100L-3X/M/24A1
0811404801 4WRPEH10C3B100L-20/G24K0/A1M
0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
R901411433 4WRPEH10C4B100L-30/M/24A1
0811404806 4WRPEH10CB100L-2X/G24K0/F1M
R901526070 4WRPEH10CB100L-3X/M/24F1
R901493886 4WRPEH10C3B100L-3X/M/24A1
R901544103 4WRPEH10C4B50L-3X/M/24F1-561
R901526122 4WRPEH10C3B50L-3X/M/24F1
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901549974 4WRPEH10C3B50L-3X/V/24F1
R901494254 4WRPEH10C4B50L-3X/M/24A1
R901526128 4WRPEH10C5B100P-3X/M/24A1
力士乐REXROTH比例阀R901526070
液压比例方向阀 4WRPEH10CB100L-3X/M/24F1
R901526070 4WRPEH10CB100L-32/M/24F1
公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRPEH10
工作压力[bar] 350
滑阀符号 符号C
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 6.78
