配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。
分级
（1）一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。
（2）二级配电设备，是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

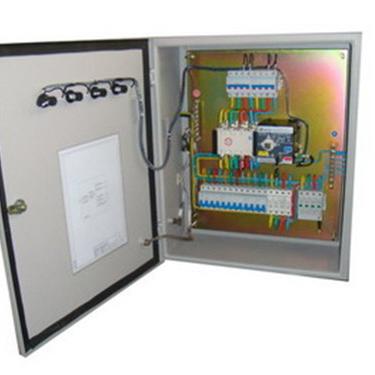

（3）末级配电设备总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电设备。
常用
主要开关柜类型：

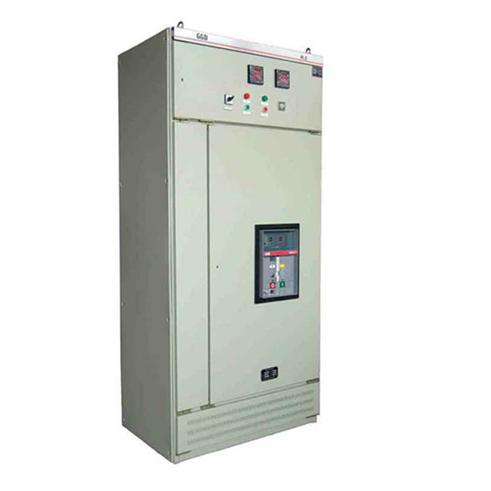

低压开关柜有GGD、GCK、GCS、MNS、XLL2低压配电箱和XGM低压照明箱。
主要区别：
GGD是固定式，GCK、GCS、MNS是抽屉柜。GCK和GCS、MNS柜抽屉推进机构不同；
GCS和MNS柜**的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点：
抽出式柜（GCK、GCS、MNS）较省地方，维护方便，出线路多，但造价贵；
固定式柜（GGD）相对出线回路少，占地较大（如果地方小做不了固定柜的建议该做抽屉柜）。
常用
主要开关柜类型：
低压开关柜有GGD、GCK、GCS、MNS、XLL2低压配电箱和XGM低压照明箱。
主要区别：
GGD是固定式，GCK、GCS、MNS是抽屉柜。GCK和GCS、MNS柜抽屉推进机构不同；
GCS和MNS柜**的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点：
抽出式柜（GCK、GCS、MNS）较省地方，维护方便，出线路多，但造价贵；
固定式柜（GGD）相对出线回路少，占地较大（如果地方小做不了固定柜的建议该做抽屉柜）。
运行
配电板(箱)内各电气元件及线路应接触良好，连接可靠；不得有严重发热、烧损现象。配电板(箱)的门应完好；门锁应有专人保管。
配电板的电路图分为一次原理图、二次原理图，一次原理图即为主电路原理图。二次原理图即为控制电路的原理图。
智能一体化配电柜（图）
智能一体化配电柜相对之前的这些配电柜做出了大的改进！是一次技术革新！
针对当前机房配电容易发生单点故障的现状，集成当今**进技术成果和硬软件设计于一身。致力于给机房配电的建设和管理带来了全新的体验，主要应用于金融、电信、企业、政府等数据中心和机房，容量范围为30KVA-160KVA。整个配电系统采用标准的网络机柜兼模块化结构设计，搭配丰富的选配件，可以根据机房的实际需要，为客户量身定制个性化的高可靠性品。
智能配电柜实时监控各输出分路的电路，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为14A，则负载超过14A就报警，可预先发现故障或人为操作隐患，避免过载时，开关切断电源，造
配电柜
成整个机柜设备断电。另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。
操作规程
一、配电柜为船舶配电中枢八产和设备的正常运转，任何无关人员不得扳动板上的开关。
二 发电机组组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电。
三、配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。
四、发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象。
五、停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机。
六、交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负荷操作。
七、配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态。
八、发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。
九、充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。
十、正常航行时，配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用。
二次接线流程
一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。
1、导线横截面的选用
市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。
2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。
3、**的是看明白原理图及接线图。
二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。
施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。
对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
电缆芯线截面的选择还应符合下列要求：
（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定**短路电流。
（2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷**时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
（3）操作回路：在**负荷下，操作母线至设备的电压降，不应超过10%额定电压。
三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路
二次接线前，应熟悉一下图纸：
1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）
2、展开图
3、端子排图
4、安装接线图
