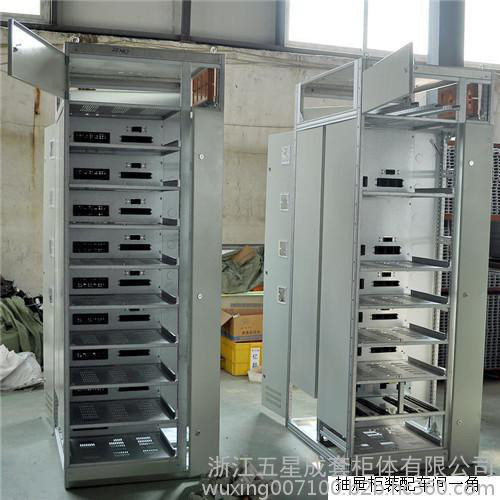

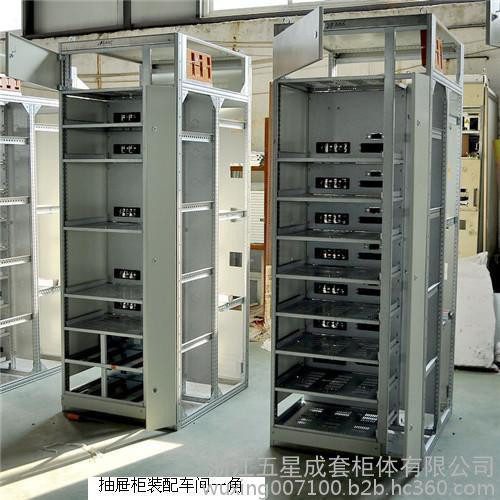

多买多优惠按图加工定做GCK低压抽出式配电柜柜体660(1000)适用于发电机组

品牌:

浏览量:204853次

  • 价   格:3900.00元/
  • 起订量:1
  • 发货地:浙江
  • 发货期限:7天内发货
  • 供货总量:300000
  • 有效期至:长期有效
  • 最后更新:2021-06-07 11:12

普通会员

品牌名称:浙江五星成套柜体有限公司

一、概述

GCK型低压抽出式开关柜(以下简称装置)广泛用于发电厂、石油化工、冶金、轻工纺织、工矿企业、高层建筑等行业配电系统。作为三相交流频率为50HZ、额定工作电压为380V的电力系统中的配电、电动机集中控制使用的低压成套配电装置。

二、使用环境条件

1)     环境温度:上限十40℃,下限-15℃;

2)     相对湿度:日平均值不大于95%,月平均值不大于90%;

3)     海拔高度:不超过1000m

4)     地震烈度:不超过8度:

5)     无火灾**危险、严重污染及化学腐蚀的场所。

三、设计标准

本装置的设计符合下列标准:

ü     IEC439-1 低压成套开关设备和控制设备

ü     NEMA IC2-322 低压成套开关设备和控制设备

ü     GB7251 低压成套开关设备

ü     ZBK36001 低压抽出式开关

四、主要结构特点

本装置具有以下特点:

ü     款式新颖,结构紧凑,操作简便,供电的连续性和可靠性高

ü     采用标准化设计,外形统一、精度高、抽屉互换性好,机械强度高。

ü     门与主断路器中间设有完善机械或电气联锁装置,操作轻便安全,可确保操作人员的人身安全

ü     相对独立的功能单元,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围

ü     防护等级高,当所有的门及护板都关闭时防护等级可达IP40

ü     装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出,使安装维修方便

ü     所有指示仪表、按钮、控制开关和指示灯均装在功能单元正面的控测板上,使检控、操作更为直观方便。

五、基本参数

主电路额定电压

V

交流380(660)

辅助电路额定电压

V

交流220380

直流110220

额定频率

Hz

50

额定绝缘电压

V

660

额定电流

水平母线

A

≤2500

垂直母线

A

630

母线额定短时耐受电流

KA/1s

3050

母线额定峰值耐受电流

KA/0.1s

63110

工频试验电压

主电路

V/1min

2500

辅助电路

VV/1min

1760

母线



三相五线制

防护等级



IP40

六、订货须知

订货合同包含以下内容:

ü     产品的全型号包括主电路方案号和辅助电路方案号

ü     主电路系统组合顺序图

ü     辅助电路电气原理图、如用户未提要求,将按企业标准接线

ü     柜内元器件清单

与产品正常使用不符的其它特殊要求。
