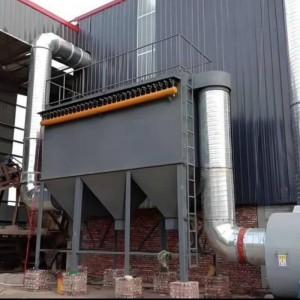

脉冲布袋除尘器DMC-100型脉冲除尘器
一、产品概述
（一）产品定位
DMC-100 型脉冲布袋除尘器是专为中小型工业粉尘治理设计的--除尘设备，采用脉冲喷吹清灰技术，具有结构紧凑、清灰彻底、运行稳定等特点，适用于矿山破碎、水泥建材、机械加工、化工粉料输送等场景的干性粉尘收集，可处理粒径≥0.1μm 的粉尘，除尘效率≥99.9%。
（二）核心优势
--清灰：单排 10 组电磁脉冲阀逐行喷吹，清灰压力 0.4-0.6MPa，滤袋再生效率提升 30%
节能设计：标配 7.5kW 节能风机，阻力控制在 1200-1500Pa，相比同类设备能耗降低 15%
模块化结构：整机分为箱体、过滤室、喷吹系统三部分，现场组装时间≤4 小时
二、结构组成与工作原理
（一）核心部件解析
部件名称 | 材质 / 型号 | 功能特点 |
箱体 | Q235 钢板（厚度 5mm） | 内外表面静电喷涂（漆膜厚度≥80μm），耐大气腐蚀年限≥10 年，设检修门（600×800mm） |
滤袋组件 | 涤纶针刺毡（克重 500g/㎡） | 滤袋规格 Φ130×2000mm，数量 100 条，顶部采用弹簧涨圈密封，漏风率≤1% |
脉冲喷吹系统 | DMF-Z-25 型直角阀 | 喷吹压力 0.4-0.6MPa，脉冲宽度 0.1-0.2 秒，配储气罐（容积 0.3m³）及油水分离器 |
灰斗 | 倾斜角 60° | 内置振动器（功率 0.25kW），防止粉尘堆积，出料口 DN300 配星形卸料阀（转速 10r/min） |
控制系统 | PLC + 触摸屏 | 支持压差 / 定时双模式清灰，实时显示运行压力、温度、脉冲阀状态，故障报警响应时间≤5 秒 |
（二）工作流程脉冲布袋除尘器DMC-100型脉冲除尘器
过滤阶段含尘气体从进风口（DN500）进入箱体，粉尘被滤袋外表面拦截，净化后气体经滤袋内腔进入上箱体，通过出风口（DN400）排入大气。滤袋初始阻力≤800Pa，随着粉尘层增厚，阻力逐渐上升至 1500Pa 触发清灰。
清灰阶段PLC 控制脉冲阀依次开启，0.5MPa 压缩空气从喷吹管（Φ32mm）的 φ6mm 喷孔高速射入滤袋，滤袋瞬间膨胀抖动，粉尘在惯性力作用下落入灰斗。单阀喷吹时间 0.15 秒，组间间隔 10 秒，全系统清灰周期 5-30 分钟（可调）。
三、技术参数表
项目 | 数值 | 备注 |
处理风量 | 10000m³/h | 工况温度≤80℃，含尘浓度≤100g/m³ 时--适用值 |
过滤面积 | 100㎡ | 滤袋总表面积，折叠式滤袋单条过滤面积 1㎡ |
外形尺寸（长 × 宽 × 高） | 3200×1800×3500mm | 含灰斗高度，基础需承重 5 吨，建议采用 C30 混凝土基础（厚度≥200mm） |
设备重量 | 2.8 吨 | 不含粉尘及配件 |
电源 / 功率 | 380V/50Hz/11kW | 风机 7.5kW + 卸料阀 1.5kW + 振动器 0.25kW + 控制系统 1.75kW |
适用粉尘类型 | 干性非黏性粉尘 | 如水泥、煤粉、金属加工粉尘、食品粉末等 |
工作压力 | -1000Pa（负压运行） | 允许波动范围 ±200Pa |
滤袋更换周期 | 12-18 个月 | 视粉尘磨蚀性及浓度而定，磨蚀性粉尘建议配防磨套（材质：聚四氟乙烯） |
四、性能特点与适用场景
（一）核心性能优势
清灰系统优化
喷吹管采用仿形设计，喷孔与滤袋中心偏差≤2mm，喷吹覆盖率 100%
脉冲阀膜片寿命≥100 万次（常规工况），标配 1 只备用阀，更换时间＜5 分钟
过滤效率保障
初效过滤（滤袋纤维层）拦截≥5μm 粉尘，亚微米级颗粒通过粉尘层筛分效应去除
标配压差变送器（精度 ±1% FS），实时监控滤袋堵塞状态，避免过度过滤导致能耗上升
运维便利性设计
顶部设起重吊环（承重 2 吨），滤袋可从上部抽出更换，无需进入箱体
灰斗设料位计接口（可选配阻旋式料位计），满料自动停机保护
（二）典型应用场景
行业 | 适用工况举例 | 选配建议 |

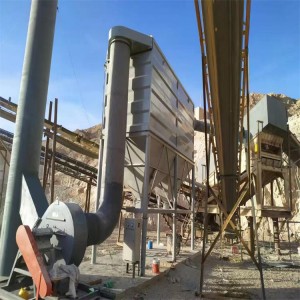

矿山破碎 | 矿石破碎筛分粉尘（SiO₂含量≥60%） | 滤袋材质升级为防静电涤纶（表面电阻≤10⁹Ω），防止静电积聚引发爆炸 |
水泥建材 | 水泥包装、生料磨粉尘（温度≤120℃） | 加装 PTFE 覆膜滤袋（过滤精度 0.3μm），应对超细水泥颗粒（中位径 15μm） |
机械加工 | 焊接烟尘、打磨粉尘（含金属氧化物） | 灰斗内壁衬耐磨陶瓷片（厚度 5mm），延长使用寿命至 3 年以上 |
化工粉料 | 塑料颗粒、树脂粉尘（轻度腐蚀性） | 箱体及配件可选 304 不锈钢材质（耐腐蚀等级：耐 pH4-10），表面抛光处理 |
五、安装与调试指南
（一）安装步骤
基础准备
按图纸浇筑混凝土基础，水平度偏差≤3mm/m，预埋地脚螺栓（M16×300mm，数量 8 个）
进风口管道需设软连接（长度 200mm，材质：硅橡胶），减少振动传递
主体安装
吊装箱体至基础，调整水平后紧固地脚螺栓，垂直度偏差≤5mm
安装滤袋：先装袋笼（φ125×1990mm，碳钢喷塑），再套入滤袋，涨圈与花板孔紧密贴合
系统连接
喷吹管与脉冲阀采用快插接头连接，气密性测试：0.6MPa 压力下，3 分钟压降≤0.05MPa
电控柜与除尘器间距≤5 米，信号线缆采用屏蔽双绞线，接地电阻≤4Ω
（二）调试要点
空载试运行
启动风机，检测电流（额定电流 15A），风机转向正确（从电机端看为顺时针）
脉冲喷吹测试：依次触发各脉冲阀，喷吹声音清脆，喷吹管无明显振动
负载调试
逐步增加风量至额定值，监测压差变化（正常上升速率≤100Pa/min）
连续运行 8 小时，检测出风口粉尘浓度（≤50mg/m³，使用激光粉尘仪检测）
