品牌：中盟电气
箱变类型：新能源箱变
变压器类型：干式变压器
变压等级：10.5/0.8
浏览量：3164次
- 价 格：250000.00元/台
- 起订量：1 台
- 发货地：江苏 徐州市 睢宁县
- 发货期限：20天内发货
- 供货总量：100 台
- 有效期至：长期有效
- 最后更新：2025-09-20 18:40
普通会员
-
[诚信档案]
-
联系人：陈科申(先生)
- 会员： [当前离线] [加为商友] [发送信件]
- 电话：
- 地区：江苏-徐州市-睢宁县
- 地址：江苏省徐州市睢宁县宁江工业园创业路2号
江苏中盟电气设备有限公司
来电时请说是 国际能源网 看到的
品牌名称：江苏中盟电气设备有限公司
欢迎浏览江苏中盟电气的产品信息详情的内容，我们为您的工商业分布式光伏项目提供升压站箱式变压器等设备的定制服务。祝您在5MW及其他装机容量的项目中顺利并网。
在10KV分布式光伏发电项目中，常供应的光伏升压箱变有1600kva、2000kva、1250kva以及2500kva等。箱变以定制的形式供应，欢迎您提供图纸报价，公司有强大的技术团队，可以为您免费优化设备方案。
一、 产品概述

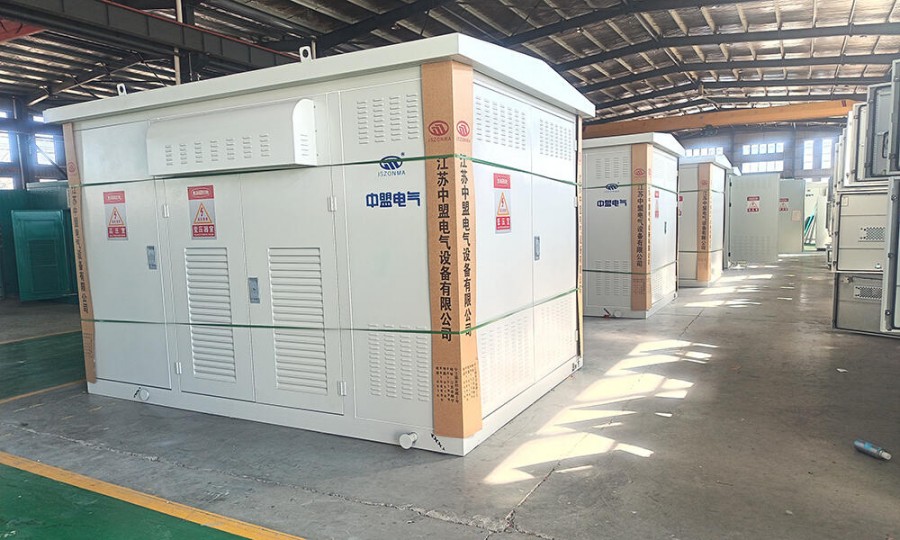

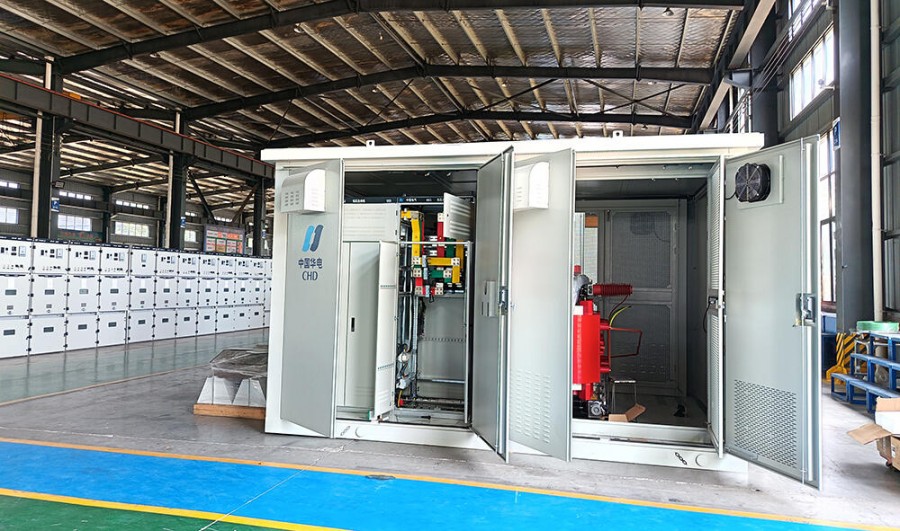

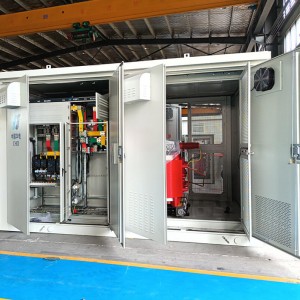

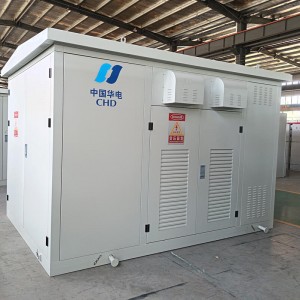

本箱变是专门为新能源光伏发电项目定制的设备，是一款专为地面分布式、工商业分布式光伏电站设计的一体化升压解决方案。它将2000kva高效节能干式升压变压器、10.5kV高压开关设备、0.8kV低压开关设备、智能监控系统及辅助设备高度集成于一个防腐、防尘、防潮的箱体内。实现了从光伏逆变器输出（0.8kV）到并网电压（10.5kV）的高效、安全、可靠变换，极大简化了电站设计和施工，是构建5MW级光伏电站的理想选择。
二、 核心规格参数
| 项目 | 参数 |
|---|---|
| 系统总容量 | 适配5MW光伏电站（通常由2-3台本产品组成） |
| 单台箱变额定容量 | 2000 kVA |
| 额定电压比 | 10.5 kV (±2×2.5%) / 0.8 kV |
| 联接组标号 | Dyn11 或 Yyn0 |
| 阻抗电压 | Uk ≈ 6% (可根据要求设计) |
| 高压侧 | 负荷开关-熔断器组合电器 或 真空断路器 额定电流：125A-630A 防护等级：IP4X |
| 低压侧 | 框架断路器智能型 额定电流：2500A-3200A 分段能力：65kA以上 |
| 变压器类型 | SCB18/SCB19系列干式变压器（推荐）或高效油浸式变压器 绝缘等级：H级（按F级考核） 冷却方式：AN/AF |
| 箱体尺寸 | 约 L×W×H: 5800mm × 2600mm × 2800mm (可定制) |
| 防护等级 | 箱体：IP54 (更高可达IP56)，内部间隔：IP4X |
| 噪音水平 | ≤55 dB (距箱体1米处) |
三、 产品核心特点与优势
1. 高效节能，收益zui大化
低损耗变压器： 采用SCB18/SCB19系列及以上能效标准的干式变压器，空载损耗和负载损耗远低于国标要求，有效降低电站运行过程中的电能损耗，提升发电效益。
优化设计： 合理的短路径布线设计，减少内部线损，系统效率高达99%以上。
2. 安全可靠，运行无忧
全绝缘全密封结构： 高压室采用全绝缘全封闭设计，可靠墙安装，安全距离小，有效保障人身和设备安全。
完善的“五防”联锁： 机械联锁装置确保操作程序正确，杜绝误操作风险。
多重保护系统： 配备高压熔断器、低压断路器、变压器超温保护、瓦斯保护（油变）、速断保护、过流保护等多重保护，故障发生时能迅速切断电源。
高燃点油或环氧树脂： 干变采用阻燃环氧树脂浇注，难燃防火；若选用油变，可使用高燃点油（β液），防火安全性高。
3. 智能监控，运维便捷
智能操控装置： 集成于箱变内的智能监控单元，可实时监测三相电压、电流、功率、电能、变压器绕组温度等关键参数。
远程通信接口： 标配RS485通讯接口，支持Modbus-RTU等协议，可轻松接入电站综自系统或云平台，实现远程监控、故障报警和数据分析，满足无人值守需求。
智能温控系统： 自动启停风机、加热器，保证箱体内恒温恒湿，防止凝露，适应各种恶劣环境。
4. 坚固耐用，环境适应性强
双层密封箱体： 采用优质镀铝锌钢板或不锈钢板，外部经防腐、防锈处理，耐候性强，使用寿命可达25年以上。
隔热通风设计： 箱顶采用双层夹芯板结构，隔热效果好；独特的自然通风和强制通风风道设计，确保内部散热良好。
防尘防潮防小动物： IP54的高防护等级有效隔绝灰尘、潮气和小动物进入，保障内部电气元件稳定运行。
5. 预装集成，省心省力

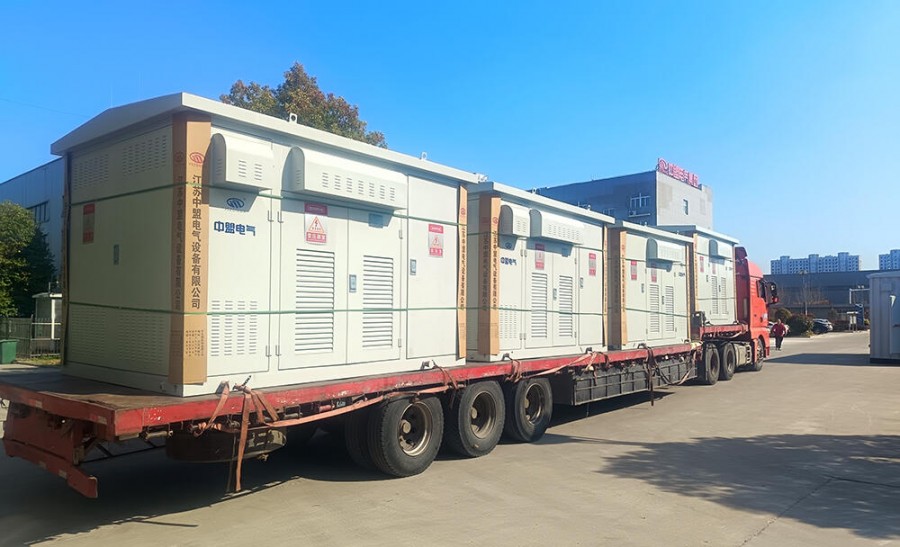

一站式解决方案： 工厂内完成所有内部接线、调试和测试，运输至现场后只需进行基础施工和外接电缆连接，极 大缩短了现场安装和调试周期。
节省占地： 紧凑型设计，相比传统土建变电站，大幅减少占地面积，降低土地成本。
四、 应用场景
工商业园区分布式光伏项目（厂房屋顶、车棚）
大型公共建筑分布式光伏项目（机场、火车站、医院、学校）
山地、渔光互补、农光互补等复合式光伏项目
小型地面光伏电站
五、 技术服务与承诺
定制化设计： 可根据您的具体项目需求，提供电压等级、进出线方式、内部元器件的品牌选配等定制服务。
质量保证： 符合GB/T17467、GB/T11022等国家标准及电力行业要求。产品出厂前经过严格测试，提供两年质保。
专业支持： 提供详尽的技术资料、图纸及现场安装指导。
售后响应： 建立完善的客户档案，提供快速的技术支持与售后服务响应。
六、 为什么选择我们？
我们拥有多年的电力设备制造经验与深厚的光伏行业理解，产品已广泛应用于全国多个大型分布式光伏项目。我们提供的不仅是一台箱式变电站，更是一套高效、可靠、智能的光伏并网解决方案，是您值得信赖的合作伙伴。
江苏中盟电气设备有限公司
进入公司首页江苏中盟电气设备有限公司成立于2011年，坐落于徐州市睢宁县宁江高新电气产业园，占地面积4.66万多㎡，厂房建筑面积2.6万多㎡。公司下属全资子公司江苏博大变压器有限公司、江苏高开电力科技有限公司。主营环网柜箱式变电站、箱变、充气柜等。专注智能化电气设备研发、制造与销售，主要产品有：小型化智能箱变、高低压成套设备、环网柜、充气柜、电力变压器、箱式变电站光伏变电站、高低压谐波治理装置等输配电产品。
