Vitrox 双轨3D AOI 在线检测

品牌：Vitrox 伟特

电压：AC220

气压：80PSI

浏览量：4126次

价格：1000000.00元/台
起订量：1 台

发货地：广东深圳市
发货期限：3天内发货
供货总量：99 台
有效期至：长期有效
最后更新：2025-12-01 18:31

立即购买加入购物车加入收藏

普通会员

深圳市英骞特自动化设备有限公司

[诚信档案]
联系人：钟雄(先生)
会员： [当前离线] [加为商友] [发送信件]

来电时请说是 国际能源网 看到的

地区：广东-深圳市

本公司其它产品

商品详情
供应商信息
联系方式
相关评论

品牌名称：深圳市英骞特自动化设备有限公司

深圳市英赛特自动化设备有限公司是一家专业从事工业自动化设备、技术支持、售后服务、设备租赁、安装维护、方案开发和调试检查制造的企业。多名经验丰富的工程师，擅长测试设备的销售、维护、故障诊断、编程服务。也是长期从事研发、制造为非标自动化设备、机器人、自动化生产流水线、物流仓储自动化的综合性企业。

ViTrox 3D AOI/AXI 中国区代理商

3D V510在线光学检测仪

3D V810 在线X-RAY射线检测仪

网址：www.szyingsaite.com

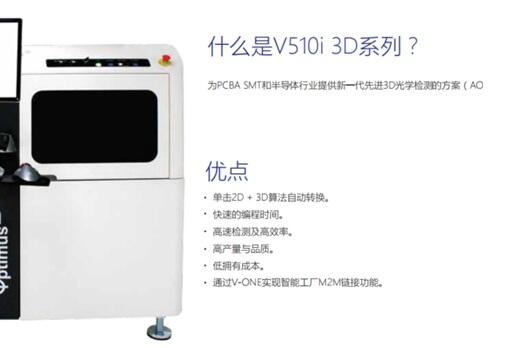

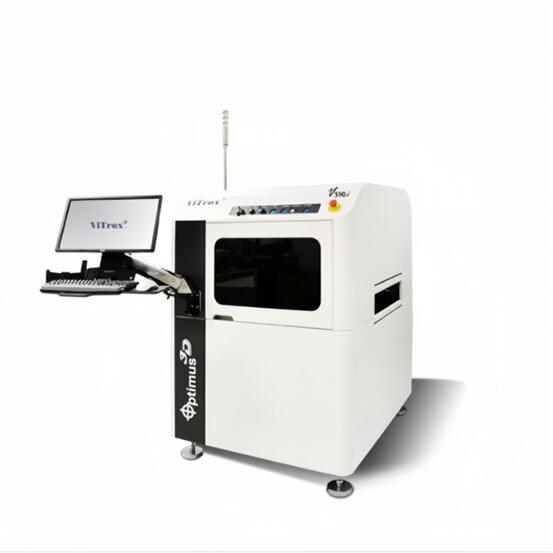

ViTrox V510i DUO AOI光学检测机台为PCBA SMT和半导体行业提供新一代3D光学检测的方案。可检测小 0.3mm 的零件，对于微小元件和细密间距的检测具有较高的精度，能够有效识别出如 0201 芯片、0.3pitch 的 IC 等的贴装缺陷和焊接问题。具有较高的检测效率，检测速度根据不同的 PCB 板复杂程度和检测要求而有所不同，通常可以满足生产线的高速生产需求，双轨AOI大大的提升了生产检测效率，周时满足双轨SMT的产线要求。

系统	V510i DUO
系统性能
检测项目	缺件,移位,倾斜,极反,侧立,立碑,翘脚/脚弯,多锡/少锡,翻转,焊锡短路,错件（OCV标记），针孔（可焊性＆引脚检测）,共面性,翘脚(高度）,异物检测和极性微调测量
测试资料追踪	摄像机读条码;可配置外置式条码器; OCR记录批量代码功能
硬件系统
操作系统	Windows 10 Pro (64 bit)
光学解析度和FOV尺寸	12MP CoaXPress 摄像机
默认:60mmx45mm @ 15µm 远心镜头*
可选项:53mmx39mm @ 13µm 远心镜头*
可选项:32mmx24mm @ 8µm 远心镜头*
检测速度	12MP @ 15μm 解析度: 高达 64cm²/sec
3D 技术	相位移动量测（PSP）与4组投影设备
照明模组	多色、多角度、多段LED灯头、自动校准集中聚焦灯光系统
轨道宽度调节	自动宽度调整;自下而上的夹紧;在线SMEMA
PCB 尺寸	标准版	FDL
PCB尺寸（长x宽）	460mmx690mm (18.1''x27.1'')	相称的双轨: 460mmx325mm (18.1''x12.7'')
单轨: 460mmx600mm (18.1''x23.6'')
小PCB尺寸（长x宽）	50mmx50mm (2”x2”)	50mmx50mm (2”x2”)
PCB检测范围（长x宽）	460mmx683mm (18.1''x26.8'')	相称的双轨: 460mmx318mm (18.1''x12.5'')
单轨: 460mmx593mm (18.1''x23.3'')
PCB厚度	7mm (0.27")	7mm (0.27")
小PCB厚度	0.5mm (0.02")	0.5mm (0.02")
PCB重量	3kg	3kg
PCB上部间隙	50mm	50mm
PCB底部间隙	100mm	100mm
面板边缘	3.5mm	3.5mm
轨道高度范围	875mm - 965mm	875mm - 965mm
电路板可承受的温度	工作环境温度约为5⁰C至40⁰C，PCB温度为80⁰C。
安装规格
电压需求	100-120 V, 16A / 200-240V, 8A 单相
空气需求量	0.6 Mpa/85 psi
系统体积 (宽度 X 深度 X 高度)	1060mmx1440mmx2116mm
重量	~960kgs

Vitrox 3D AOI 的优势

一. AI智能编程

智能和自动化编程，消除了对操作员技能的依赖，并迅速提高了编程速度。

IPC类算法和参数的合规性

AI智能编程可确保算法质量，准确性和一致性。

二.超级大尺寸平台

机板尺寸：127mm*127mm-1320.8mm*1320.8mm

机板厚度：1.5mm-10mm

机板重量：25KG

三. 新增侧面摄像头

利用侧面相机有效的在高元件引脚上进行自动建模。

工业4.0的通信协议

算法驱动的侧面相机辅助检测

根据要求的检查方向提供智能灯光

四. 非常规应用程序的独特和通用算法

Vitrox AOI系统不仅是为通用SMT设计的，还能够满足其它独特的检查要求，例如金手指，坐标测量和表面缺陷检测。
