电机试验平台，或称电机测试系统，是一个集成化的硬件与软件综合体。其核心功能是在可控、可测量、可重复的条件下，对电机的各项性能、参数、可靠性及合规性进行精和确评估与验证。
您可以将其理解为电机的“综合体检中和心”或“性能标定实验室”。它不仅判断电机“是否能用”，更要精和确量化它“用得多好”，以及在不同工况下的表现。
电机试验平台 主要构成部分（系统架构）
一个完整的电机试验平台通常由以下几大子系统构成：

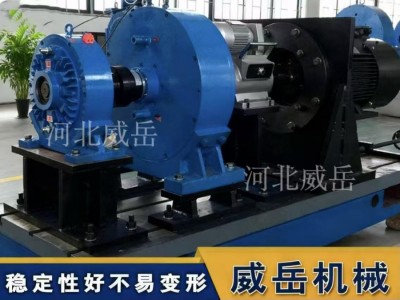

1. 机械对接与加载子系统
功能：支撑、连接被测电机，并模拟其实际工作所承受的负载。
核心设备：

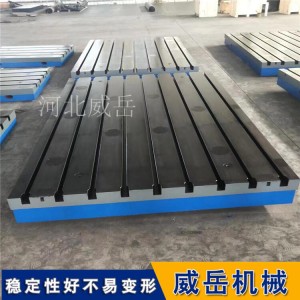

平台与底座：高刚性、高水平的铸铁或钢结构平台，用于安装所有设备。
加载设备：用于吸收或提供负载的装置，是系统的关键。
测功机：常见类型有磁滞式、磁粉式、电涡流式和电力测功机。前三种通过消耗电能（转化为热能）来加载，后者可双向能量流动（电动机态发电，发电状态耗电），能量可回馈电网，更节能。

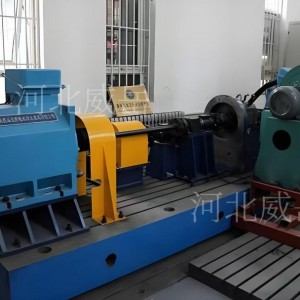

对拖电机：使用一台同规格或更大功率的电机作为陪试机，两者机械轴对接，电气上通过变频器互馈。这是目前高性能、高和效率测试的主流方案。
转矩转速传感器：安装在电机与被测负载之间，直接、高精度地测量机械轴输出的转矩和转速，是计算机械功率的核心传感器。
联轴器与安全保护罩：实现柔性连接并对旋转部件进行物理隔离。
2. 电气输入与测量子系统
功能：为被测电机提供所需的驱动电源，并精和确测量其输入端的电气参数。
核心设备：
供电系统：可以是直流电源、交流电网、或可编程交流/直流电源。为模拟各种电网条件，可能包含电源故障模拟器。
驱动变频器/控制器：根据电机类型（如永磁同步、感应异步、直流无刷等）提供相应的驱动控制。
高精度电参数测量仪：测量输入电压、电流、功率、频率、功率因数、谐波等，计算输入电功率。
3. 冷却与温控子系统
功能：为被测电机、加载设备、变频器等发热单元提供冷却，并可控制测试环境温度。
核心设备：冷却水塔、水泵、管路、热交换器、环境舱等。
4. 数据采集与控制系统
功能：这是平台的“大脑和神经系统”。
控制：协调整个测试流程，如控制被测电机的启停、调速，控制加载设备的负载大小，实现复杂的工况模拟（如按照预设的转速-转矩曲线运行）。
采集：高速、同步地采集来自所有传感器（电气、机械、温度、振动等）的信号。
核心设备：工业计算机、PLC、实时控制器、高速数据采集卡、信号调理模块等。
5. 软件与分析子系统
功能：提供人机交互界面，执行测试序列，处理数据，生成报告。
核心模块：
测试序列编辑：允许用户以图形化或脚本方式创建复杂的自动化测试流程。
实时监控与绘图：在测试过程中实时显示关键参数曲线。
数据分析与报告：自动计算效率、绘制效率MAP图、生成符合标准的测试报告。
电机试验平台主要测试内容与目的
电机试验平台可完成以下典型测试：
性能特性试验：
空载试验：测量铁耗、机械耗、空载电流等。
负载试验：测量不同负载下的效率、功率因数、温升、电流电压等。
转矩-转速特性曲线：测量电机的比较大转矩、启动转矩、工作区间等。
效率MAP图：绘制在整个转速-转矩工作范围内的效率等高线图，是评估电机（尤其是新能源汽车驱动电机）能效的关键。
安全与可靠性试验：
温升试验：验证电机在额定或过载条件下，各部位温升是否符合绝缘等级要求。
过载能力测试：测试短时过载和比较大转矩能力。
耐久性与寿命试验：模拟长期或苛刻工况运行，评估其可靠性。
环境适应性试验：在高低温、湿热、振动等环境下测试性能。
合规性与认证试验：
依据国家、国际标准或行业规范进行测试，以满足产品认证要求。
电机试验平台应用领域
电机试验平台是电机研发、生产、质检的核心装备，广泛应用于：
新能源汽车行业：驱动电机、辅助电机的研发与出厂测试。
工业电机行业：高压/低压交流异步电机、永磁同步伺服电机等。
家用电器行业：空调压缩机电机、洗衣机电机等。
航空航天与特种设备：对重量、效率、可靠性要求相当高的特种电机。
电机试验平台核心技术要求与挑战
测量精度：高精度的转矩、转速、电参数测量是获得可靠效率数据的基础。
动态响应与协调控制：要求加载设备能快速、准确地跟随负载变化曲线。
系统对中：机械轴系的精和密对中是保证测量精度和系统安全运行的前提。
能量处理：传统耗能式测功机产生大量热能，而先进的“能量回馈式”系统可以将大部分电能回馈电网，节能环保，但对电网质量有要求。
自动化与智能化：现代平台要求高度自动化测试流程，并能进行大数据分析和故障诊断。
总结
电机试验平台是现代电机技术发展的基石。它通过高度集成的机械、电气、测控和软件系统，将抽象的电机性能转化为精和确、可视化的数据，贯穿于电机的设计验证、生产质控和出厂检验全生命周期。其技术水平直接反映了电机研发与制造的先进程度，是推动电机行业向高和效化、高性能化、智能化方向发展不可或缺的关键设备。
-
