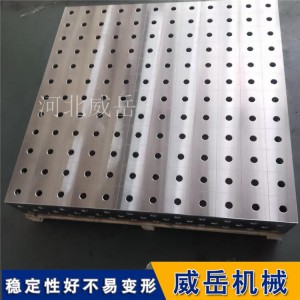

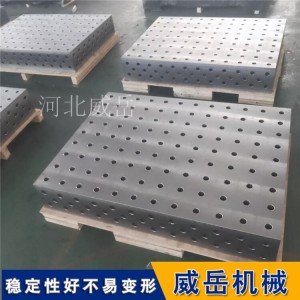

三维柔性焊接平台，通常也称为“三维柔性焊接工装系统”或“模块化焊接平台”，是一种由标准化、模块化的孔系网格铸铁平台和多种功能化夹具元件组成的可重复使用、可快速重构的工装系统。
它解决了传统专用焊接工装设计制造成本高、周期长、存储占地大、适应性单一的痛点。
二、核心构成
基础平台
材质：高强度灰铸铁（HT250/300）或球墨铸铁。确保高强度、高刚性、耐磨性和减振性。
结构：工作面为精和密加工的网格状分布的标准孔（系列孔，如D28系列：孔径Φ28，间距100mm；或U型槽系列）。平台侧面也分布有连接孔。
规格：有不同尺寸的标准平台，可通过定和位销和螺栓进行无缝拼接，扩展成大型工作区域。
功能模块（核心）
定和位元件：平面定和位块、V型块、定和位销、挡块等，用于确定工件的基本位置。
夹紧元件：快速压紧器、螺旋夹紧器、肘节夹紧器、磁力夹紧器等，用于将工件牢固地固定在定和位位置。
连接元件：各种规格的螺栓、螺母、垫片、定和位销等。
支撑与调整元件：高度可调支撑脚、角度调节器、支撑杆等，用于支撑工件或构成复杂空间结构。
专用附件：为特定行业（如机器人焊接）设计的转台、翻转机、伸缩臂等。
三、核心特点与优势
相当高的柔性（灵活性）
快速重构：同一个平台，通过调整功能模块的排列组合，可在几分钟到几小时内完成新产品的工装配置，无需制造新的专用工装。
一装多用：一套系统可适应多品种、小批量、变批次产品的生产需求。
高精度与稳定性
平台平面度高，孔系定和位精度高（通常±0.05mm以内），确保了工装整体的累积误差小。
铸铁材料刚性好，抗震，能有效保证焊接件的尺寸精度和形位公差。
显著的成本效益
初期投资虽高于单一专用工装，但长期看总成本低。
节省时间：缩短工装准备周期达80%以上，加快新产品试制和上市速度。
节省空间：一套系统替代数十套专用工装，相当大减少仓储面积。
可重复使用：产品换代后，工装系统可完全拆解重组，继续用于新产品，无浪费。
提升焊接质量与安全性
提供稳定、精和确的定和位与夹紧，减少焊接变形和误差。
便于实现比较佳焊接位置（平焊），提高焊缝质量。
模块化设计使工装本身更规整，减少安全隐患。
促进标准化与数字化
工装设计过程可模块化、参数化，易于建立三维数字化工装库。
与CAD/CAM/PLM系统集成，可实现工装的虚拟设计和仿真验证。
四、主要应用领域
工程机械：挖掘机、起重机臂架、车架等大型结构件。
轨道交通：机车转向架、车体钢结构。
汽车制造：白车身分总成、底盘件、特种车辆框架。
航空航天：飞机机身框架、发动机支架等精和密部件。
船舶制造：小型分段、船用设备基座。
重型装备：能源设备（风电、核电）、大型压力容器外部附件。
机器人焊接单元：作为机器人工作站的基础或定和位平台，实现快速产品换型。
五、使用流程
工件分析与规划：分析焊接件图纸，确定定和位基准、夹紧点和焊接可达性。
三维模拟设计：在专用软件或通用CAD中，利用元件库进行虚拟装配和干涉检查。
平台准备与拼接：根据尺寸选择并拼接基础平台。
工装搭建：按照设计方案，将各种功能模块从下往上、从主到次安装到平台网格孔上。
工件装夹与验证：放置工件，进行夹紧，检查定和位是否正确。
焊接作业。
拆卸与重组：焊接完成后，拆卸工件，并将工装系统拆解，元件归位，以备下次使用。
六、发展趋势
智能化：与传感器、视觉系统结合，实现自动定和位和夹紧。
轻量化与高强度材料：采用铝合金等新材料，减轻重量，便于搬运。
更高精度与更大规格：满足航空航天等超精和密领域和船舶等超大部件的需求。
云平台与租赁模式：提供在线工装设计服务和设备租赁，降低中小企业使用门槛。
总结
三维柔性焊接平台 是现代制造业向 柔性化、精益化、敏捷化 转型的关键工装设备。它将焊接工装从“消耗品”变成了可循环使用的“战略资产”，特别适合多品种、小批量、高质量要求的焊接生产模式，是工业4.0和智能制造在工艺装备层的重要体现。
-
