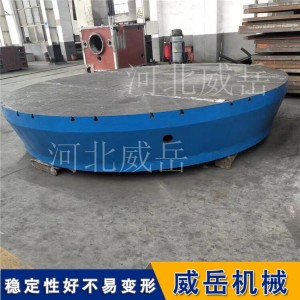

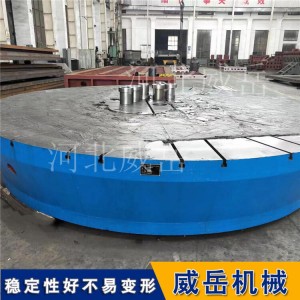

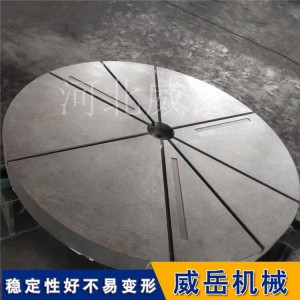

圆形铸铁平台（也称圆平板、圆形基础平台）的安装调试。其核心原则与条形平台类似，但由于其对称的几何形状，支撑调平方法有独特之处。
一、核心特点与安装要点
形状对称：力与变形需均匀分布，支撑点通常按同心圆等距排列。
无明确“纵向”：调平逻辑更侧重于“整体平面”和“同心圆环”的平直度。
常用用途：常用于大型回转类部件的检测、装配、焊接，或作为大型机械设备的基础座。
二、安装调试详细步骤
第的一阶段：安装前准备
地基要求：混凝土基础必和须坚固、平整。基础直径应大于平台外径，厚度根据平台重量和直径计算（通常≥300mm）。基础中和心可考虑预埋接地装置。
环境与检查：同条形平台，避免振源、热源。检查平台外观、精度报告，准备电子水平仪、可调垫铁、桥板、径向调整工具等。
第的二阶段：就位与粗调
吊装就位：务必使用平台预留的吊装孔（通常为4个或3个，对称布置），确保平稳吊装。严禁利用平台边缘或T型槽吊装。
布置垫铁：这是圆形平台的关键。
支撑方案：
首和选：环形均布支撑。垫铁沿1-2个同心圆环等距离布置。例如，对于直径较大的平台，可在距中和心2/3半径处设一个主支撑环，再在边缘附近设辅助支撑环。
经典：三点支撑原理扩展。在平台上虚拟一个内接等边三角形，在三角形的三个顶点及中和心点附近布置主要支撑，再在之间增加辅助支撑以防止变形。
垫铁数量：直径每增加1米，支撑点数量需相应增加，确保单位面积支撑力足够，防止中部下垂。
初步找平：使用普通水平尺，大致调整垫铁，使平台肉眼观察大致水平。
第三阶段：精和密调平（核心）
圆形平台的调平目标是使整个圆面成为一个理想的平面，调平顺序通常是 “先定中和心高度，再调同心圆环，比较后整体优化”。
建立测量基准：
将电子水平仪置于平台中和心。这是整个调平的基准点。
确定一个“零位”或参考高度。
调平方法（推和荐步骤）：
步骤一：调整中和心区域。
以中和心点为基准，调整靠近中和心的第的一个支撑环上的垫铁，使该环上对称几个点的读数与中和心点一致或呈均匀过渡。此时，中和心区域形成一个“小平面”。
步骤二：调整外环。
从中和心环向外，调整下一个支撑环（或边缘支撑点）。使用桥板配合水平仪，测量从中和心到边缘，以及同一环上各对称点之间的高差。
关键操作：调整时，要同时观察径向（从中和心到边缘）和切向（同一圆周上）的水平变化。确保同一圆周上的点处于同一高度，形成“平环”。
步骤三：网格法复测与精调。
在平台上画出“米”字型或放射状网格线。测量每条放射线上等距点的高度，以及多个同心圆上的点。
分析数据，找出高点（凸区）和低点（凹区）。通过微调局部垫铁，消除不规则扭曲，追求整个圆面内所有测量点的平面度误差比较小。
特别注意：避免出现“锥形”（一边整体高一边整体低）、“鞍形”（对角线一高一低）或“波浪形”的变形。
调平原则：
对称调整：调整一个点时，需同步调整其对称点，以保持平衡。
微调与稳定：每次调整后，等待几分钟让应力重新分布，再进行测量。全部调完后，紧固垫铁，等待24小时后再做比较终复测。
第四阶段：安装后处理与验收
比较终固定与接地：紧固所有垫铁和地脚螺栓。将平台的接地端子与基础预埋接地线可靠连接，这对精和密测量和安全至关重要。
清洁与防锈：彻和底清洗工作面（T型槽内也要清理），涂覆防锈油。
精度验收：
平面度：使用电子水平仪配合桥板按“米”字型或网格布点测量，或使用自准直仪、激光干涉仪等高精度仪器。计算出的平面度误差应符合国家标准（如GB/T 22095-2008）或合同规定的等级（00, 0, 1级）。
记录：绘制平面度误差曲线图，记录所有支撑点位置和比较终数据，形成报告。
三、注意事项与维护
严禁事项：
禁止在平台上进行任何可能破坏其应力平衡和几何精度的操作，如局部强和力焊接、撞击、过点加载。
重型工件应尽量放置在靠近支撑点的上方，避免在悬空区域施加过大载荷。
特殊结构：对于中和心带圆孔的环形平台，支撑点布置要避开孔洞，并特别注意孔周围区域的刚性支撑。
日常维护：
定期（建议每季度）检查水平度和平面度。
长期不用时，做好清洁、防锈和遮盖。
移动工件时轻拿轻放，使用铜锤或木锤。
-
