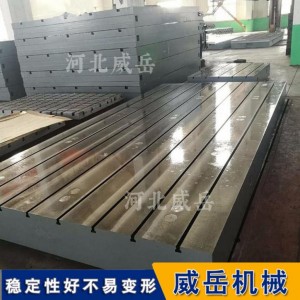

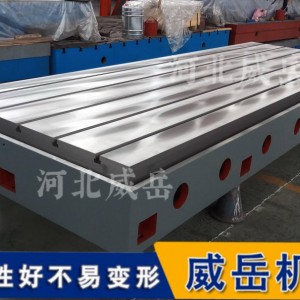

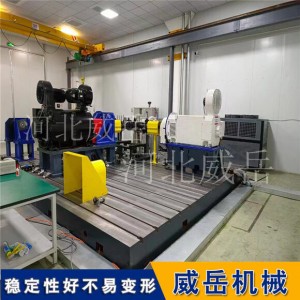

这是一种用于支撑和安装测功机、发动机、电机、变速箱等动力总成测试设备的核心基础部件，其性能直接关系到测试的精度、安全性和稳定性。
一、 核心功能与重要性
承载与安装基准：为测功机、被测设备、联接装置（扭矩法兰、联轴器）等提供坚固、水平的安装平面，确保所有设备轴线对中。
减振与隔振：优和质的铸铁平台能有效吸收和阻尼设备运行时产生的振动，防止振动传递到地基或周围设备，显著提高测试数据的稳定性和准确性。
刚性支撑：在承受巨大静载荷（设备重量）和动载荷（扭矩反作用力、振动）时，保持相当高的几何稳定性，避免变形导致对中失准。
安全保障：作为重型设备的稳固基础，防止设备在高速、高扭矩测试中发生移位或倾覆。
二、 关键技术与设计特点
材料与工艺：
材质：通常采用高强度灰口铸铁（HT250/HT300） 或球墨铸铁（QT450-10）。灰铸铁阻尼减振性能优异；球墨铸铁强度、韧性更高。
铸造工艺：采用树脂砂铸造，确保平台内部组织致密，无缩孔、沙眼等缺陷。
热处理：必和须经过人工时效处理（退火），以彻和底消除铸造内应力，防止日后自然变形，这是保证平台长期精度的关键。
结构设计：
箱型筋板结构：工作面下方设计有密集的加强筋，形成箱型网格。这种结构在保证相当高刚性的同时，实现了比较轻的重量和比较大的强度。
厚度：工作面厚度和筋板高度根据负载动态计算，确保负载下挠度相当小。
吊装与地脚螺栓孔：设计有专用的吊装孔和用于固定设备的地脚螺栓安装孔（T型槽或螺纹孔）。
精度与加工：
工作面加工：大型龙门铣/刨床进行精和密加工。精度等级通常达到国家标准1级或0级。
平面度：关键指标，通常要求为 0.05mm/m² 至 0.1mm/m² 之间，整个平台累积公差有严格要求。
表面处理：工作面可能进行刮研，以增加美观、防锈和减少摩擦力。
三、 主要类型与配置
标准单体平台：一个整体平台，用于安装单台测功机与被测设备。
组合式平台系统：
对拖平台：两个平台通过导轨或精和确对齐安装，一个装测功机，一个装被测电机/发动机，便于轴向调整对中。
多工位平台：长条形平台，可同时安装多个测试单元。
集成化系统：
带T型槽平台：工作面有标准T型槽，使用螺栓和压板可灵活固定各种设备，通用性强。
带预埋板平台：为客户的具体设备（如特定型号测功机底座）预加工安装孔位，安装快捷，精度更高。
带减振元件平台：平台底部或与地基之间集成空气弹簧或高和级橡胶减振垫，形成主动或被动隔振系统，特别适用于高精度NVH测试。
四、 选型与定制要点
在采购或定制时，需向供应商明确以下参数：
尺寸规格：长、宽、高（或工作面至地面高度）。
承载要求：
静载荷：设备总重量（测功机 + 被测物 + 工装）。
动载荷：测试中产生的比较大推/拉力、扭矩反作用力。
精度要求：平面度、工作面之间的平行度等。
安装接口：
地脚螺栓孔的数量、尺寸、位置图。
是否需T型槽？槽宽、间距？
是否需要为特定设备预加工安装孔？
特殊要求：是否需要集成油槽、电缆沟、减振系统、水平调整装置等。
环境与标准：是否需要防锈处理（如喷涂特殊漆面）、是否符合工厂安全标准。
五、 安装与使用注意事项
地基要求：平台必和须安装在足够坚固、独立的基础上（混凝土厚度通常≥300mm），基础与厂房地面隔振，防止外界振动干扰。
调平与固定：使用专业水平仪（电子水平仪或合像水平仪），通过平台上的调平螺栓精和确调平，然后用地脚螺栓牢固固定。
设备安装：所有设备上平台后，需重新校准水平和对中。使用激光对中仪确保电机-扭矩传感器-测功机三者的同轴度。
维护：定期检查平台水平度，工作面防止锈蚀，避免局部过载或撞击。
总结
测功机用铸铁试验平台远非一块简单的“铁板”，它是动力测试系统的基石。一个设计优良、制造精良的平台，是获得可靠、可重复、高精度测试数据的前提。在规划和采购测试系统时，应给予其与测功机、传感器等同等重要的考量，选择有丰富经验和成功案例的专业制造商进行合作。
-
