船用螺旋对夹式蝶阀GB/T3036-94价格
品牌：欣汾
船检证书：ABS, BV, CCS, DNV, NK, GL, LR, RMRS, KR
材质：不锈钢 铸钢 铸铁 青铜
标准：国标 美标 日标 英标
浏览量：3301次
- 价 格：888.00元/台
- 起订量：1 台
- 发货地：上海
- 发货期限：3天内发货
- 供货总量：1 台
- 有效期至：长期有效
- 最后更新：2020-07-27 10:36
品牌名称：上海欣汾船用阀门厂

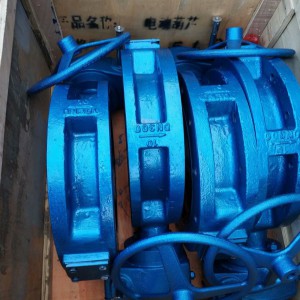

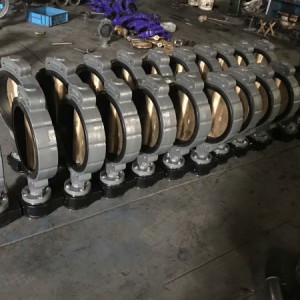

船用螺旋对夹式蝶阀GB/T3036-1994
用途及特点
船用螺旋对夹式蝶阀GB/T3036-94适用于船舶、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
其主要特点为：
设计新颖，合理，结构独特，重量轻，操作方便，启闭迅速；
船用螺旋对夹式蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修提供方便；
密封部位可调节更换，密封性能可靠等特点。
采用标准
设计标准：GB/T3036-1994
法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
压力试验：GB/T 13927-1992; JB/T 9092-1999
船用螺旋对夹式蝶阀GB/T3036-1994,生产标准：国标GB/CB、日标JIS、美标ANSI、德标DIN、公称压力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公称通径DN50-DN1200，阀体材质：球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ，阀板：不锈钢SUS、青铜BZ，阀座：丁晴橡胶NBR，聚四氟乙烯：PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。
主要技术参数
| 公称通径 | DN | 50～2000 | ||
|---|---|---|---|---|
| 公称压力 | PN | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度实验 | 0.9 | 1.5 | 2.4 |
| 密封实验 | 0.66 | 1.1 | 1.76 | |
| 气密封实验 | 0.6 | 0.6 | 0.6 | |
| 使用温度 | ≤80℃ | |||
| 适应介质 | 空气、海水、蒸汽、煤气、油品等 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
主要零件的材质
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢铬、钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、聚四氟、聚内脂、不锈钢 |
| 阀杆 | 2Cr13、不锈钢、铬钼钢 |
| 伸缩管 | 铸铁、铸钢、不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |
