苏州恒玖锦业生产水性漆自动喷涂线描述
水性漆自动喷涂线是一套专为水性涂料（以水为溶剂，环保低挥发）设计的自动化涂装设备，通过精准的输送、喷涂、干燥等工序协同运作，实现工件表面均匀、高效的涂装处理，广泛应用于家具、家电、汽车配件、五金制品、建材等行业。其核心优势在于兼顾环保性与涂装质量，能有效减少挥发性有机化合物（VOCs）排放，同时通过自动化控制确保每批次工件涂层厚度、色泽一致性，是现代工业涂装领域的主流设备之一。
一、设备整体结构
水性漆自动喷涂线整体呈 “流水线式” 布局，长度根据生产节拍与工艺需求可定制（通常为 15-50 米），主要由前处理系统、输送系统、自动喷涂系统、流平干燥系统、后处理系统、控制系统及环保辅助系统七大核心部分构成，各环节无缝衔接，形成从工件 “进” 到成品 “出” 的全流程自动化涂装生产线。
1. 前处理系统
作为涂装的 “基础工序”，前处理系统的核心作用是去除工件表面的油污、粉尘、锈蚀等杂质，增强水性漆与工件的附着力，避免涂层出现脱落、起泡等问题。该系统通常包含以下子模块，可根据工件材质（金属、木材、塑料等）灵活配置：
预脱脂 / 脱脂槽：采用碱性脱脂剂（针对金属）或中性清洗剂（针对木材、塑料），通过喷淋（压力 0.2-0.3MPa）或浸泡（时间 3-5 分钟）方式去除油污，槽体采用 304 不锈钢材质，配备加热装置（温度 40-60℃可调），提升脱脂效果；
水洗槽：分为 1-2 道工序，先用循环水冲洗工件表面残留的脱脂剂，再用纯水洗（电导率≤10μS/cm）确保无化学残留，水洗后配备风刀吹干装置（风速 15-20m/s），减少工件带水量；
磷化 / 钝化槽（针对金属工件）：通过磷化处理（生成磷酸锌保护膜）或钝化处理（形成铬酸盐 / 无铬钝化膜），增强金属表面耐腐蚀性，膜厚控制在 2-5μm；
打磨 / 除尘工位（针对木材 / 塑料工件）：配备自动砂光机（砂纸目数 180-400 目可调）或高压除尘枪（压缩空气压力 0.5MPa），去除工件表面毛刺、粉尘，确保表面平整度。
2. 输送系统
负责将工件连续、稳定地输送至各工序，是生产线的 “纽带”。根据工件形状与重量，输送方式主要分为：

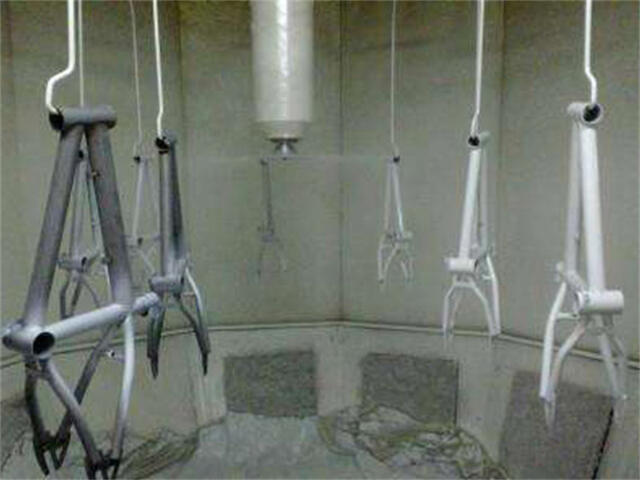

悬挂链输送：适用于中小型工件（重量≤50kg），如家电外壳、汽车饰件，采用积放式悬挂链（节距 100-200mm），轨道材质为 45# 钢，表面淬火处理，输送速度 0.5-3m/min 可调，链钩可 360° 旋转（便于工件全方位喷涂）；
皮带输送：适用于平板类工件（如家具板材、金属薄板），输送带材质为 PVC（耐温≤80℃）或 PU（耐温≤120℃），宽度 0.5-2m 可调，表面设有防滑纹路，避免工件输送中偏移；
辊道输送：适用于重型工件（重量＞50kg），如大型五金件、石材板材，辊筒采用不锈钢材质，间距 50-100mm，通过减速电机驱动，输送平稳无震动。
输送系统还配备工件定位装置（如光电传感器、机械挡块），确保工件在喷涂、干燥等工位精准对位，误差≤±2mm。
3. 自动喷涂系统
生产线的 “核心功能区”，负责将水性漆均匀涂覆在工件表面，根据涂装需求可配置多种喷涂设备，实现不同涂层效果（哑光、亮光、纹理等）：

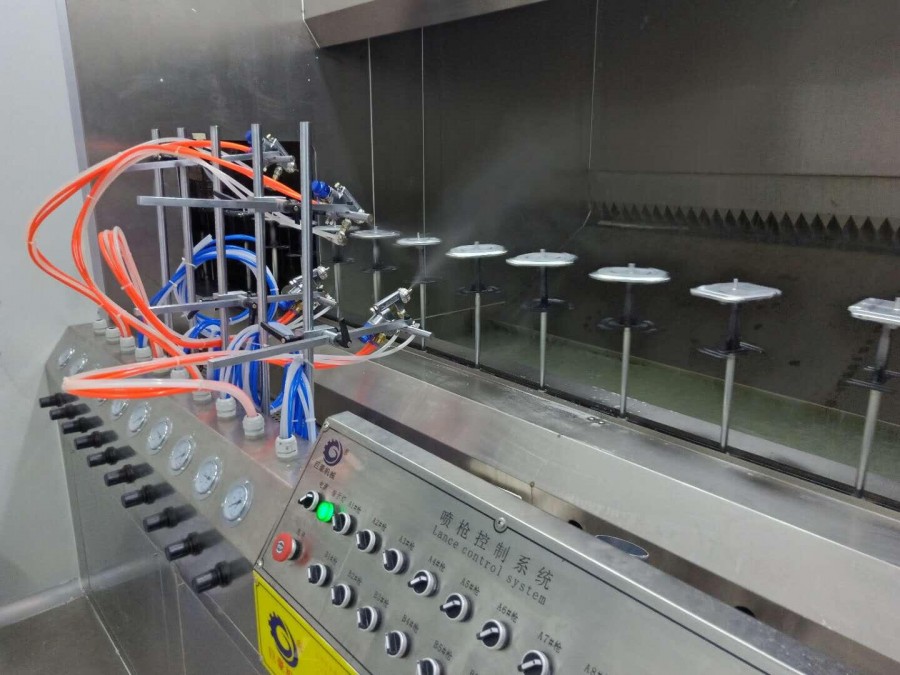

静电喷涂机：适用于导电材质工件（金属、导电塑料），通过高压静电（电压 50-80kV）使水性漆雾化后吸附在工件表面，漆雾利用率可达 85% 以上（传统空气喷涂仅 40-50%），涂层厚度均匀（误差≤±5μm），配备自动清洗功能，更换漆色时无需拆卸喷枪；
空气辅助无气喷涂机：结合空气喷涂与无气喷涂优势，通过高压泵（压力 15-20MPa）将水性漆雾化，再用压缩空气（压力 0.3-0.5MPa）辅助分散，适用于木材、塑料等非导电材质，可喷涂厚涂层（30-100μm），且漆膜光滑无颗粒；
机器人喷涂工作站：针对异形、复杂工件（如汽车保险杠、家具曲面件），配备 6 轴或 8 轴喷涂机器人（重复定位精度≤±0.1mm），搭配视觉识别系统（3D 相机），可自动识别工件形状与位置，调整喷枪角度（0-360°）与距离（150-300mm），实现 “无死角” 喷涂，单台机器人每小时可处理 80-150 件工件；

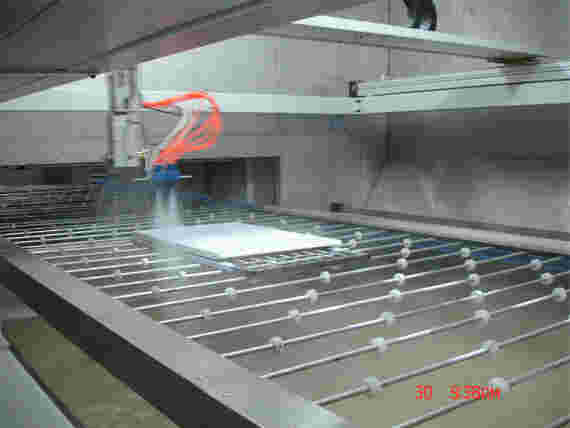

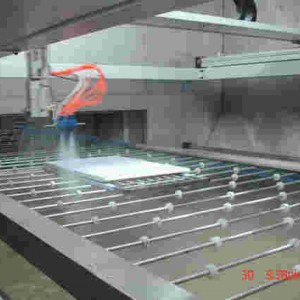

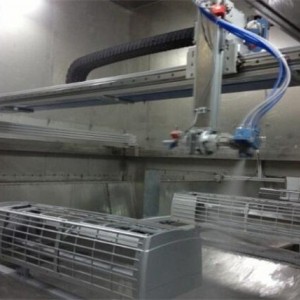

往复式喷涂机：适用于平板、长条形工件（如铝型材、门板），喷枪安装在往复滑架上，可沿 X/Y 轴移动（速度 5-15m/min），喷涂宽度 0.5-3m 可调，支持多枪并列安装，提升喷涂效率。
喷涂系统还包含漆料供给装置：水性漆储漆罐（容量 50-200L，带搅拌功能防止沉淀）、精密过滤器（过滤精度 10-20μm，去除漆料杂质）、稳压阀（确保供漆压力稳定在 0.2-0.4MPa）。
4. 流平干燥系统
喷涂后工件需经过流平与干燥，确保漆膜平整、固化充分，该系统分为 “流平段” 与 “干燥段”，且针对水性漆 “水挥发慢” 的特性，采用温和的干燥曲线：
流平段：长度 3-5 米，室温控制在 25-30℃，湿度 50-60%（通过加湿器调节），配备低风速风机（风速 0.5-1m/s），使漆膜自然流平，消除喷涂产生的漆痕、气泡，流平时间 3-5 分钟；
干燥段：采用隧道式结构，长度 8-15 米，按温度梯度分为 “预干区”“中温区”“高温固化区”：
预干区：温度 40-50℃，主要去除漆膜表面水分，避免高温导致漆膜开裂，采用热风循环加热（风速 1-1.5m/s）；
中温区：温度 60-70℃，加速漆膜内部水分挥发，配备远红外加热管（功率 3-5kW / 米），辅助热风循环；
高温固化区：温度 80-100℃（根据水性漆类型可调，如氨基烤漆需 120-150℃），使漆膜交联固化，采用热风 + 红外复合加热，温度均匀度≤±3℃，固化时间 10-20 分钟。
干燥段外壳采用双层不锈钢材质，中间填充硅酸铝保温棉（厚度 50-100mm），热损耗率≤10%，末端配备冷却风扇，将工件降温至 40℃以下，便于后续处理。
5. 后处理系统
确保工件涂装后达到成品标准，主要包含：
检验工位：配备灯光检测台（照度≥1000lux），人工或机器视觉（分辨率 2000 万像素）检测漆膜是否存在针孔、流挂、色差等缺陷，不合格工件标记后进入返修通道；
打磨 / 抛光工位：针对需要多层喷涂的工件（如高档家具、汽车配件），在底漆干燥后进行自动砂光（砂纸目数 400-600 目），去除表面瑕疵，再进行面漆喷涂；
成品收集区：配备输送带或周转架，将合格工件输送至包装工序，同时通过扫码枪记录工件信息（批次、涂装时间、操作人员），便于质量追溯。
6. 控制系统
采用 “中央控制 + 分区控制” 模式，实现全生产线自动化管理：
中央控制柜：搭载 PLC 可编程控制器（如西门子 S7-1200）与 15 英寸彩色触摸屏，可实时显示各工位运行状态（输送速度、喷涂压力、干燥温度等），预设 20-50 组工艺参数（针对不同工件、漆料类型），支持一键调用；
分区控制模块：前处理、喷涂、干燥等系统各设独立控制箱，可单独调节局部参数（如脱脂槽温度、喷枪流量），同时与中央系统联动，确保整线协调运行；
报警与保护功能：当出现漆料不足、温度异常（±5℃）、输送卡顿等问题时，系统自动声光报警，并停机保护（如喷涂系统断漆时暂停输送），同时在触摸屏显示故障原因与处理建议。
7. 环保辅助系统
针对水性漆涂装过程中产生的废水、废气，配备专项处理设备，满足环保要求：
废水处理系统：收集前处理工序的脱脂废水、水洗废水，通过 “格栅过滤→调节 pH→气浮除油→生化处理→活性炭吸附” 工艺，使废水 COD≤100mg/L，达标排放或循环利用（如用于水洗槽补水）；
废气处理系统：收集喷涂工位（安装侧吸 + 顶吸风罩，风速 0.8-1.2m/s）与干燥段的挥发废气（主要为水蒸气与少量 VOCs），通过 “初效过滤→活性炭吸附箱（吸附效率≥90%）→UV 光氧催化（降解残留 VOCs）” 处理后，达标排放（VOCs 排放浓度≤100mg/m³）；
漆雾回收装置：喷涂工位配备水帘柜（水循环流速 0.5m/s）或静电除雾器，捕捉未附着的漆雾（回收率≥95%），避免漆雾扩散污染车间，同时回收的漆渣经压滤后可无害化处理。
二、工作流程
产前准备：根据生产计划，在控制系统中选择对应工艺参数（如工件为 “金属家电外壳”，漆料为 “水性丙烯酸漆”，设定输送速度 1m/min，喷涂压力 0.3MPa，干燥温度 80℃），检查各系统状态（漆料液位、废水处理设备运行情况），启动设备预热（干燥段升温至设定温度，前处理槽加热至目标温度）。
工件上料：通过人工或自动化上料设备（如机械臂），将待涂装工件固定在输送系统（如悬挂链钩、皮带输送带）上，确保工件定位准确（偏差≤2mm），同时扫码录入工件信息（批次号、材质）。
前处理工序：工件随输送系统依次进入前处理各工位：
金属工件：脱脂（喷淋 3 分钟，温度 50℃）→水洗 1（循环水冲洗 1 分钟）→水洗 2（纯水冲洗 1 分钟）→风刀吹干→磷化（浸泡 2 分钟，温度 45℃）→水洗 3→风刀吹干；
木材工件：除尘（高压风枪吹扫）→打磨（自动砂光机处理，砂纸 240 目）→再次除尘，完成前处理后，工件表面洁净度≥95%，附着力测试（划格法）≥4B 级。
自动喷涂工序：前处理后的工件输送至喷涂工位，根据工件类型启动对应喷涂设备：
平板工件：往复式喷涂机启动，喷枪沿 X 轴往复移动（速度 8m/min），同时工件随输送带沿 Y 轴移动，按设定流量（50-150ml/min）喷涂底漆（厚度 20-30μm），输送至流平段（3 分钟）后，再进行面漆喷涂（厚度 10-20μm）；
异形工件：机器人喷涂工作站启动，3D 相机扫描工件形状，生成喷涂路径，机器人带动喷枪（距离工件 200mm，角度随曲面调整）完成全方位喷涂，喷涂过程中，漆料供给系统持续稳定供漆，确保漆膜均匀。
流平干燥工序：喷涂后的工件先进入流平段（室温 28℃，湿度 55%），自然流平 4 分钟，消除漆痕；随后进入干燥段，依次经过预干区（45℃，5 分钟）、中温区（65℃，8 分钟）、高温固化区（80℃，12 分钟），完成漆膜固化，固化后漆膜硬度（铅笔硬度）≥2H，附着力≥5B 级。
后处理工序：干燥后的工件降温至 35℃以下，输送至检验工位，机器视觉检测漆膜缺陷（如针孔、色差），合格工件进入成品收集区，等待包装；不合格工件（如局部流挂）标记后，输送至返修工位（人工补喷、打磨），重新检测合格后再进入成品区。
产后清理：生产结束后，启动设备自动清洗功能（喷涂系统用纯水冲洗喷枪、管道，前处理槽排空并清洗），环保辅助系统持续运行 30 分钟，确保废水、废气处理彻底，最后通过控制系统生成生产报表（产量、合格率、能耗数据），便于生产管理。
