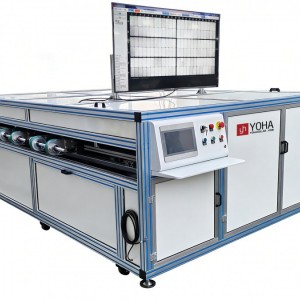

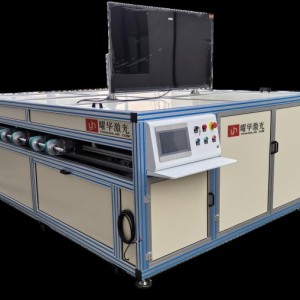

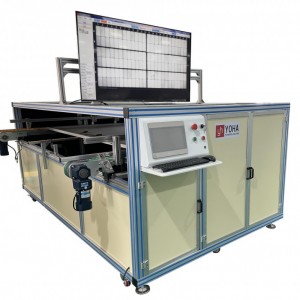

光伏实验室EL检测仪
品牌：武汉曜华
技术参考： 支持210mm大尺寸硅片
认证标准：满足IEC 61215/61730、UL 1703等国际认证
组件类型：兼容单玻(3.2mm玻璃)/双玻(2.5+2.5mm)组件，功率范围450W-670W
浏览量：1685次
- 价 格：面议
- 起订量：1 台
- 发货地：湖北 武汉市
- 发货期限：3天内发货
- 供货总量：1000 台
- 有效期至：长期有效
- 最后更新：2026-02-25 09:50
品牌名称：
一、核心原理
向晶体硅光伏电池 / 组件施加可控正向偏流，PN 结电子 - 空穴复合释放 800–1100 nm 近红外光；隐裂、断栅、虚焊、黑心片、PID 衰减等缺陷区载流子传输受阻，呈现暗线 / 暗斑；在全暗室 + 制冷红外相机条件下捕捉信号并成像，实现无损、微米级缺陷检测；遵循 T/CPIA 0009、IEC 61215/61730 等标准。
二、系统构成（实验室高配版）
程控高精度恒流 / 恒压电源：0–100V/0–20A，电流精度≤0.1% F.S.，具备过流 / 过压 / 反接 / 过热保护；支持低电流（0.1×Isc）测分流缺陷、高电流（0.8–1.0×Isc）突出串联电阻异常
制冷型红外成像系统：科学级 CCD/CMOS，量子效率 > 85%（900nm 波段），像素≥1600 万（研发推荐 2000 万 +），配 850/940nm 带通滤光片；可识别 < 30 μm 微裂纹，曝光 0.3–2 s 可调
全封闭恒温暗室：漏光 < 0.01 lux，集成温控（25±1℃），隔绝电磁 / 振动干扰
AI 分析软件平台：自动缺陷分类（≥12 类）、面积量化、热力图、数据溯源；可联动 PL（光致发光）、IV 测试模块，对接 MES 系统
三、实验室机型的核心优势（对比便携款）
| 维度 | 实验室 EL | 户外便携 EL |
|---|---|---|
| 成像环境 | 全暗 + 恒温，信噪比 > 42dB | 简易遮光罩，受环境光影响 |
| 相机配置 | 制冷型，长曝光，高像素 | 非制冷，短曝光，像素偏低 |
| 稳定性 / 重复性 | 数据可溯源，适合研发 / 认证 | 快速抽检，数据仅作参考 |
| 扩展性 | 可集成 PL、IV、热成像 | 功能单一，便携优先 |
