品牌：武汉曜华
技术参考： 支持210mm大尺寸硅片
认证标准：满足IEC 61215/61730、UL 1703等国际认证
组件类型：兼容单玻(3.2mm玻璃)/双玻(2.5+2.5mm)组件，功率范围450W-670W
浏览量：4159次
- 价 格：面议
- 起订量：1 台
- 发货地：湖北 武汉市
- 发货期限：3天内发货
- 供货总量：1000 台
- 有效期至：长期有效
- 最后更新：2025-11-19 22:27
品牌名称：

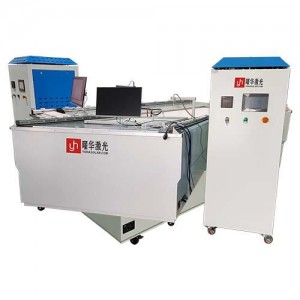

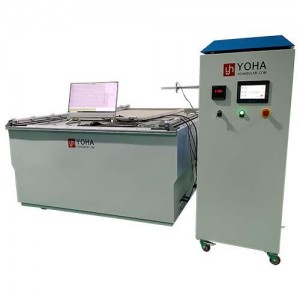

长脉宽组件IV测试仪是一种采用毫秒至秒级长脉冲光源模拟持续太阳辐照，克服了传统闪光式测试仪因脉冲过短导致的电容效应和热效应误差，专门用于测量光伏组件（尤其是大尺寸、双面、叠层等高电容组件）在接近实际发电工况下的完整电流-电压特性曲线（IV曲线），并据此准确计算其功率点、填充因子、开路电压、短路电流等关键性能参数的核心测试设备。
产品特点
长脉冲光源模拟真实条件： 采用100毫秒的长脉冲光源，有效模拟太阳光持续辐照条件，克服传统闪光式测试仪因脉冲过短导致的组件电容效应和热效应误差，使测试环境更贴近组件实际户外发电状态。
高精度测量关键参数： 能够在接近真实条件下，测量光伏组件完整的电流-电压特性曲线（IV曲线），并据此准确计算出开路电压（Voc）、短路电流（Isc）、功率点（Pmax / MPP）、填充因子（FF）、转换效率等核心性能参数，数据可靠性显著提升。
广泛适用各类新型组件： 特别适用于测试大尺寸、高电容（如双玻、双面、叠层/钙钛矿、HJT、TOPCon等新型组件）、以及存在明显热容效应的组件，解决了传统闪光法在这些组件上测量不准确或无法有效测量的问题。
集成温度监测与自动化： 配备高精度温度传感器实时监测组件温度，并将温度作为关键变量进行数据校准（通常至标准测试条件STC），确保结果可比性；同时，设备通常集成自动化机械手和软件控制系统，实现快速、稳定的流水线式测试，提升生产检测效率。
技术参数
| 项目 | 参数 |
|---|---|
| 型号规格 | YHMT-A+A+A+ |
| 光源 | 符合IEC60904-9：2020光谱要求（A+级） |
| 光谱范围 | 300~1200nm |
| 辐照度 | 1000W/㎡（200~1200W/㎡） |
| 光强不均匀度 | ≤1%（A+） |
| 光强不稳定度 | ≤0.5%（A+） |
| 测试结果一致性 | ≤0.5% |
| 电性能测量误差 | ≤1% |
| 单次闪光脉冲宽度 | 10~100ms |
| 有效测试面积 | 2600*1500mm |
| 电源 | 220V/50HZ |
| 设备尺寸 | 2900×1770×1065mm |
产品应用
1、 光伏组件生产线终端质量管控： 该设备是光伏组件生产线末端质量把控的核心工具，对每一块下线组件进行快速自动化测试，测量功率等关键参数并分档，尤其为准确测试大尺寸、双面及叠层等新型高电容组件提供了可靠保障。
2、 光伏组件研发与性能评估： 在光伏组件研发环节，它用于评估新型电池技术、材料或结构样品的真实性能，提供接近实际工作条件的IV曲线，帮助研发人员优化设计并验证性能提升效果。
3、 第三方检测认证与实验室测量： 该设备广泛应用于质检机构、第三方认证实验室及企业测试实验室，为组件性能标定、符合标准的认证测试以及质量争议仲裁提供高精度的测量数据基础。
4、 光伏电站组件选型与户外实证性能分析： 在光伏电站领域，它服务于建设前不同厂家及技术路线组件的精细化对比选型，以及户外实证测试后对组件长期运行性能衰减的实验室级复测，为电站投资决策和可靠性研究提供关键依据。
注意事项
1、严格遵守光源操作规范： 设备发出的强光脉冲能量高、亮度极大，测试过程中严禁直视光源或打开测试仓门。
2、确保良好接地与电气隔离： 设备涉及高电压、大电流输出，需要可靠接地并确保电源符合规格要求，定期检查线缆绝缘性。
3、控制测试环境温湿度： 组件性能受温度显著影响，测试前需充分预热/预冷组件至设定温度（通常25℃±1℃），并实时监测组件表面温度（使用校准的接触式传感器）；环境湿度需控制在规定范围（通常<60% RH），防止结露或高压放电风险。
4、正确使用测试夹具： 定期清洁测试夹具防止氧化，避免接触不良导致测量误差或局部过热损坏组件。
5、定期校准与维护设备核心部件： 光源强度（辐照度均匀性、稳定性）、电流/电压传感器精度、温度探头是核心计量单元，需要依据标准（如IEC 60904系列）定期校准；同时需维护光学部件（清洁透镜/反射器）和机械运动机构，确保设备状态稳定可靠。
6、规范操作流程与参数设置： 测试前准确输入组件参数（如标称功率、类型）；谨慎设置脉冲宽度和强度，避免过长/过强脉冲造成组件不可逆热损伤（尤其对薄型或温度敏感材料）；测试后待组件充分冷却再进行下一轮测试或移出；处理异常数据时需排查环境、接触、设备状态等因素，严禁随意篡改或忽略异常结果。
-
